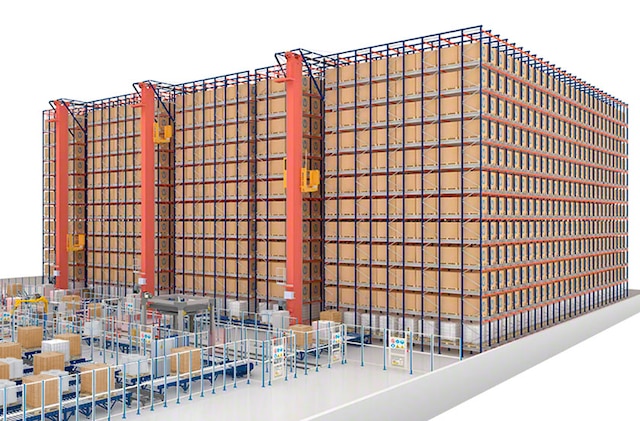

Automātiskās Pallet Shuttle

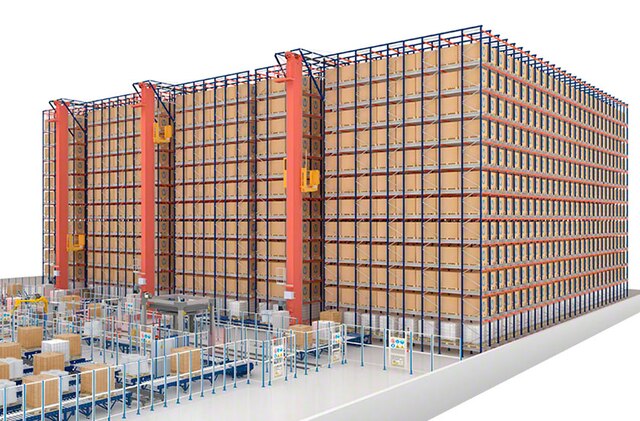

Kompakts un pilnībā automātisks palešu uzglabāšanas risinājums, kas paaugstina noliktavas kapacitāti un produktivitāti.
Produkts
Pilnībā automatizēta liela blīvuma uzglabāšana noliktavas caurlaides spējas palielināšanai
Automātiskās pallet shuttle ir kompakta uzglabāšanas sistēma, kurā elektriskās shuttle vagonetes tiek izmantotas palešu automātiskai iekraušanai un izkraušanai no plauktu sistēmas. Automātiskās pārvietošanas iekārtas (palešu kraušanas celtņi vai pārvietošanas rati) pārvieto shuttle no uzglabāšanas sistēmas ieejas/izejas punktiem līdz dažādiem uzglabāšanas kanāliem.
Ieviešot šo risinājumu, tiek iegūta liela blīvuma uzglabāšanas iespējas un automatizēta darbība. Tas būtiski paaugstina noliktavas kapacitāti, paātrinot ienākošo un izejošo preču plūsmas. Šī sistēma palielina pieejamo platību, kā arī noliktavas produktivitāti.

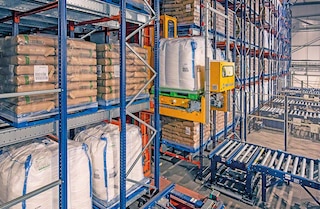

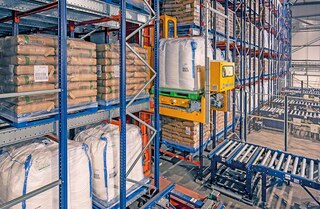

Automātisko pallet shuttle priekšrocības
- Uzlabota produktivitāte: ievērojami lielāks ciklu skaits stundā salīdzinājumā ar citām kompaktām noliktavu sistēmām, jo īpaši savienojumā ar pārvietošanas ratiem.

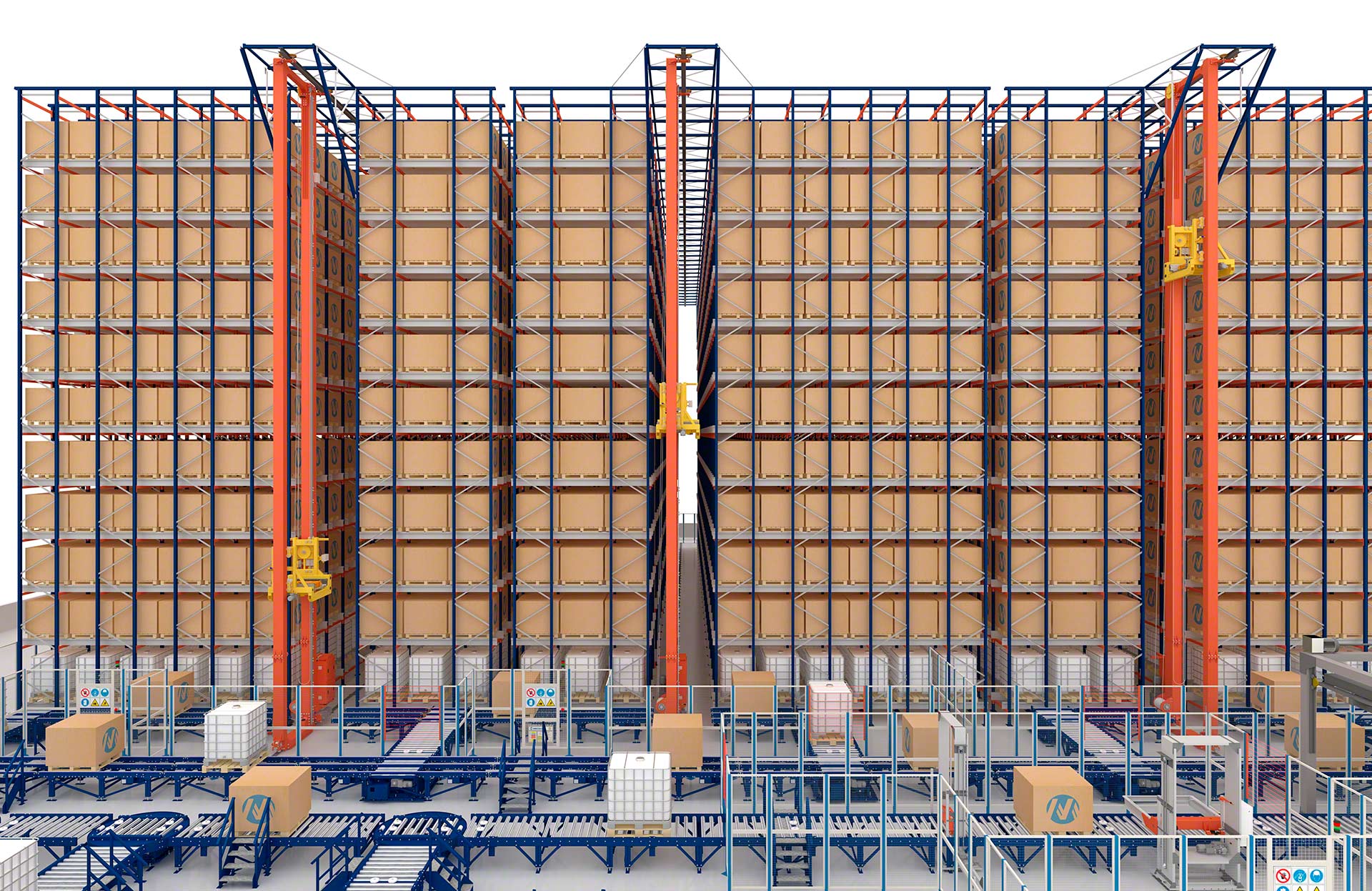

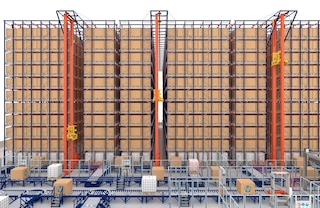

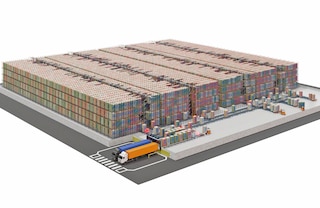

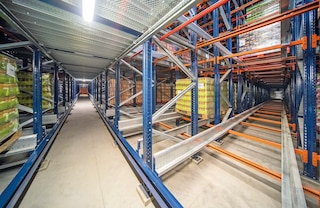

- Liela uzglabāšanas kapacitāte: ar palešu plauktu sistēmām, kuru augstums var pārsniegt 40 m, un kanālu dziļumu līdz 45 m automātiskās pallet shuttle palīdz maksimāli izmantot pieejamo noliktavas telpu.
- Pilnībā automātiska darbība: pilnīga darbību automatizācija optimizē pārvietošanos, nodrošina nevainojamu krājumu pārvaldību un samazina kļūdas.
- Ātra pārvietošanās: shuttle ātrā pārvietošanās (72 m/min ar kravu un 108 m/min bez kravas) samazina novietošanas un izgūšanas laiku.
- Nepārtraukta darbība: shuttle vagonetes lielas kapacitātes kondensatori automātiski uzlādējas, kad iekārta atrodas uz kraušanas celtņa vai pārvietošanas ratiem. Tāpēc tās vienmēr ir gatavas darbam.
- Daudzpusīgums: katrā uzglabāšanas kanālā var ietilpināt dažādas noliktavas vienības. Turklāt sistēma var darboties ar dažāda izmēra un platuma paletēm.
- Enerģijas taupīšana aukstā tipa noliktavās: kompakta uzglabāšana samazina atdzesējamā gaisa tilpumu aukstā tipa noliktavās un saldētavās.
- Drošība: shuttle īpaši precīzi pārvieto paletes un novieto tās uzglabāšanai. Šī sistēma arī būtiski samazina autokrāvēju un citu kravu pārvietošanas transportlīdzekļu satiksmi, paaugstinot drošību noliktavā.
- Komplekss risinājums: Mecalux izstrādā, ražo, uzstāda un nodod ekspluatācijā visus sistēmas komponentus. Tie ietver palešu plauktu sistēmas, shuttle vagonetes, automātisku pārvietošanas aprīkoju (kraušanas celtņus vai pārvietošanas ratus), konveijerus un noliktavas kontroles un pārvaldības sistēmas (WCS un WMS).
Mēs uzlabojām ienākošo un izejošo kravu plūsmu, optimizējām transportlīdzekļu iekraušanas procesu un samazinājām kļūdas
Automātisko pallet shuttle lietojuma jomas
Ideāls risinājums pārvaldības automatizācijai noliktavās ar lielu preču apgrozījumu
Kompaktās automātisko pallet shuttle uzglabāšanas sistēmas ieviešana ir īpaši ieteicama uzņēmumiem, kuriem ir nepieciešams efektīvi izmantot pieejamās telpas un ievērojami uzlabot produktivitāti, stundā pārvietojot lielu palešu skaitu.

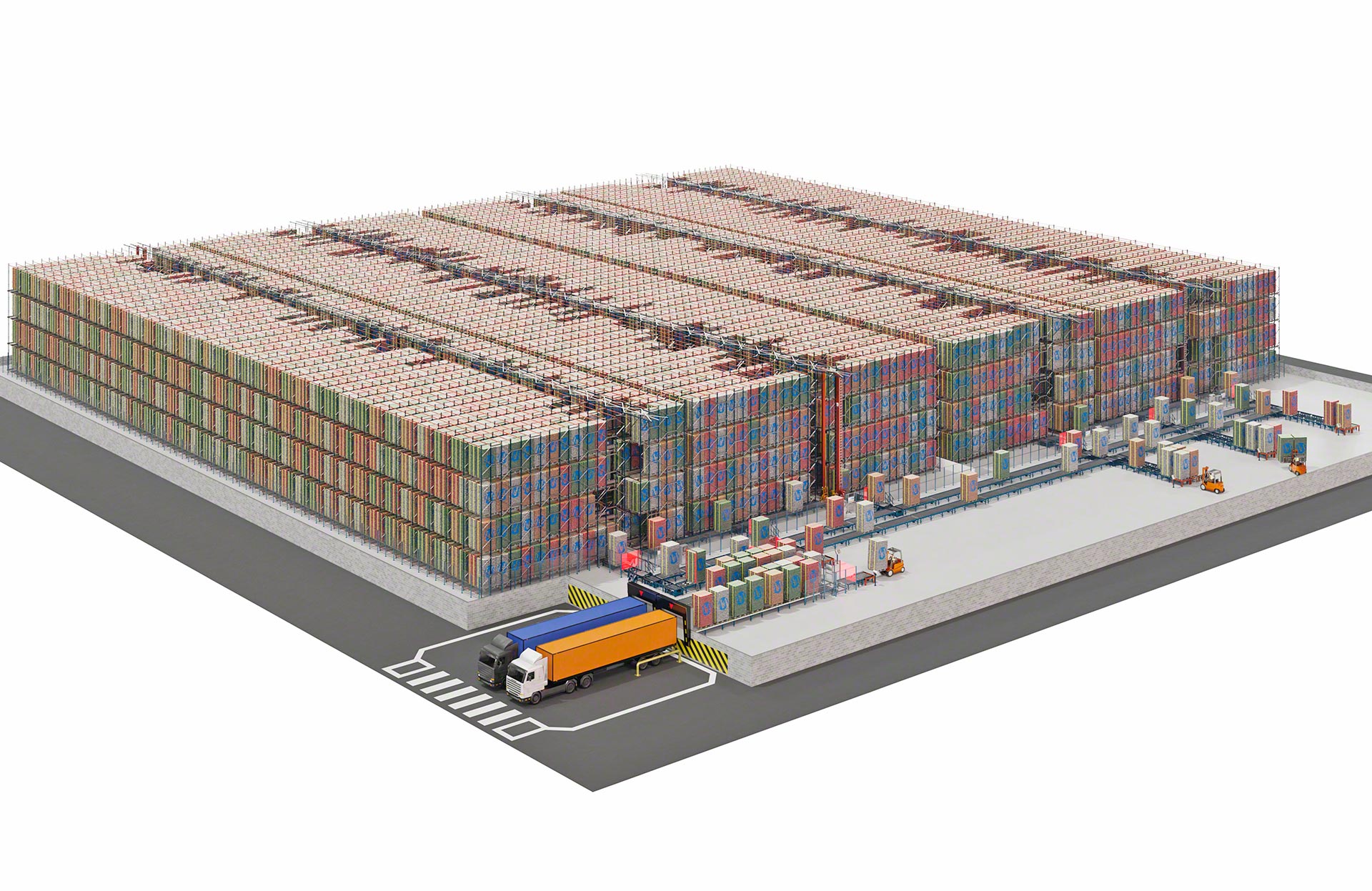

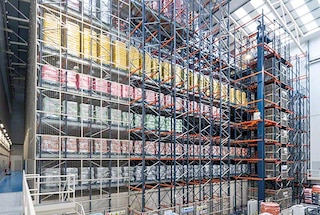

Liela mēroga noliktava
Noliktavām ar vidēju un lielu noliktavas vienību apriti vai lielu palešu skaitu vienai noliktavas vienībai.

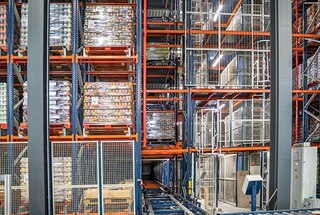

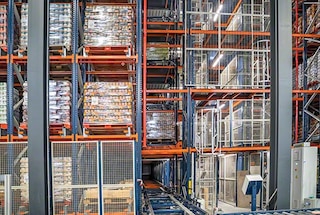

Liels preču apgrozījums
Uzņēmumiem ar lielu noliktavu vienību apgrozījumu, kur nepieciešama īpaši liela caurlaides spēja.

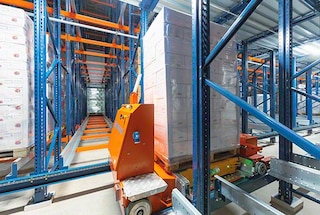

Aukstā tipa noliktavas
Aukstā tipa un saldētavu noliktavām: sistēma samazina atdzesējamo telpu un atbrīvo operatorus no nepieciešamības strādāt zemas temperatūras apstākļos.

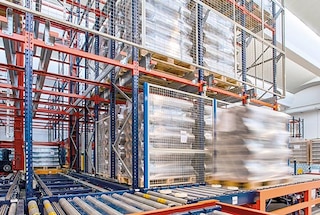

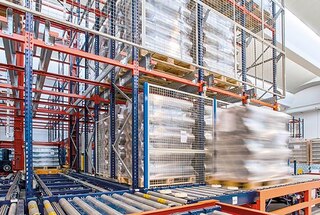

Starpuzglabāšana
Liela skaita palešu pagaidu uzglabāšanas automātiska pārvaldība, piem., nosūtīšanas zonās.
Automātisko pallet shuttle konfigurācijas
Uz paletēm novietoto preču uzglabāšanas un izgūšanas automatizācija

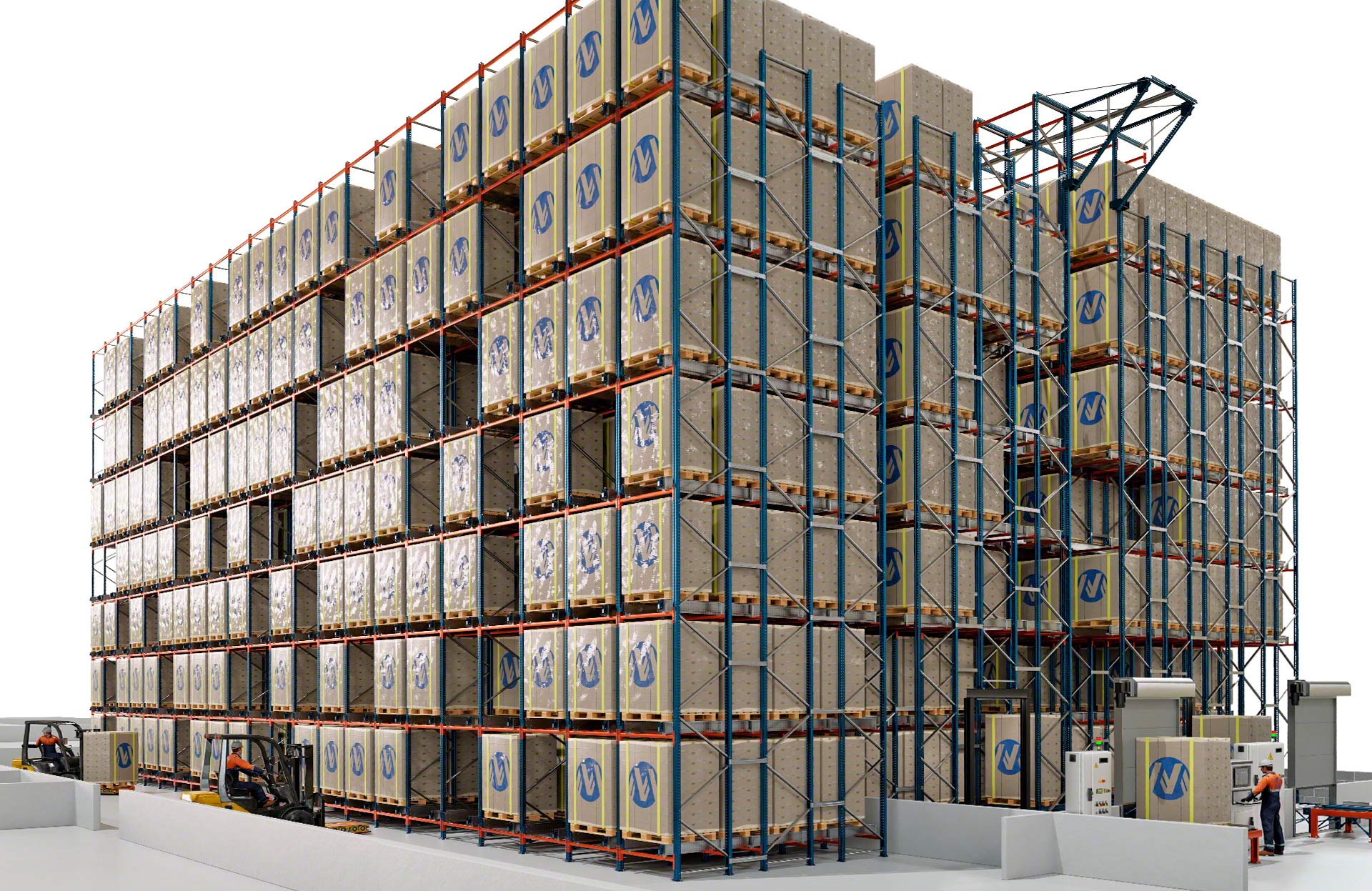

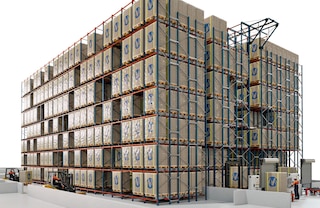

Automātisko pallet shuttle sistēmā autokrāvējs, kas tiek izmantots pusautomātiskajās versijās, tiek aizstāts ar pilnība autonomām pārvietošanas iekārtām (palešu kraušanas celtņiem vai pārvietošanas ratiem). Tas ievērojami samazina katrai darbībai nepieciešamo laiku.

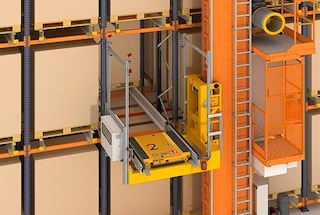

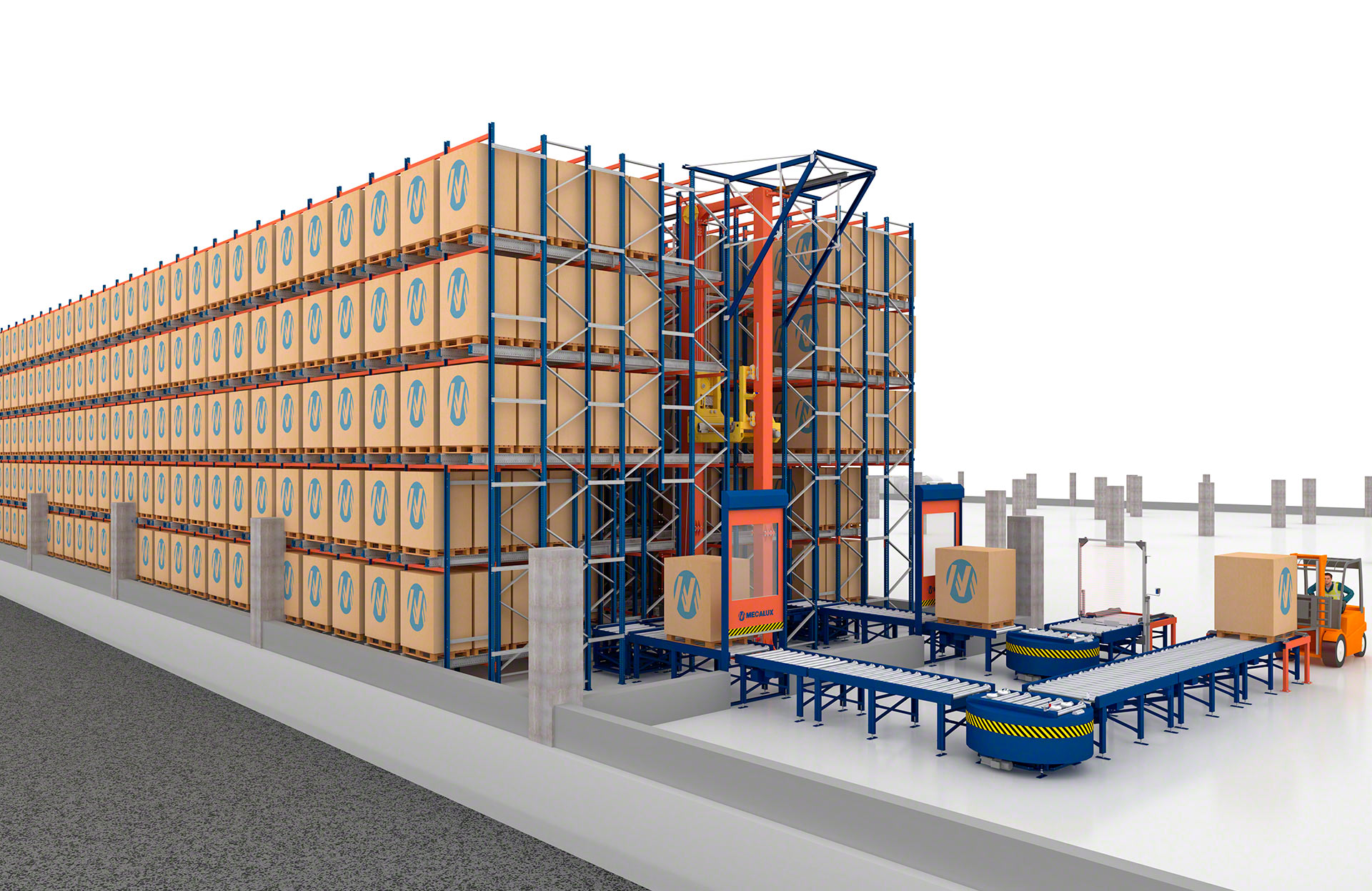

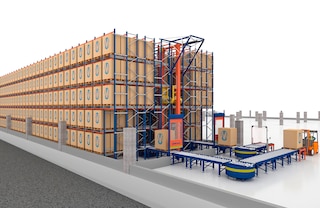

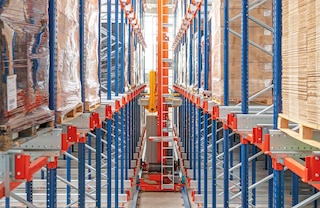

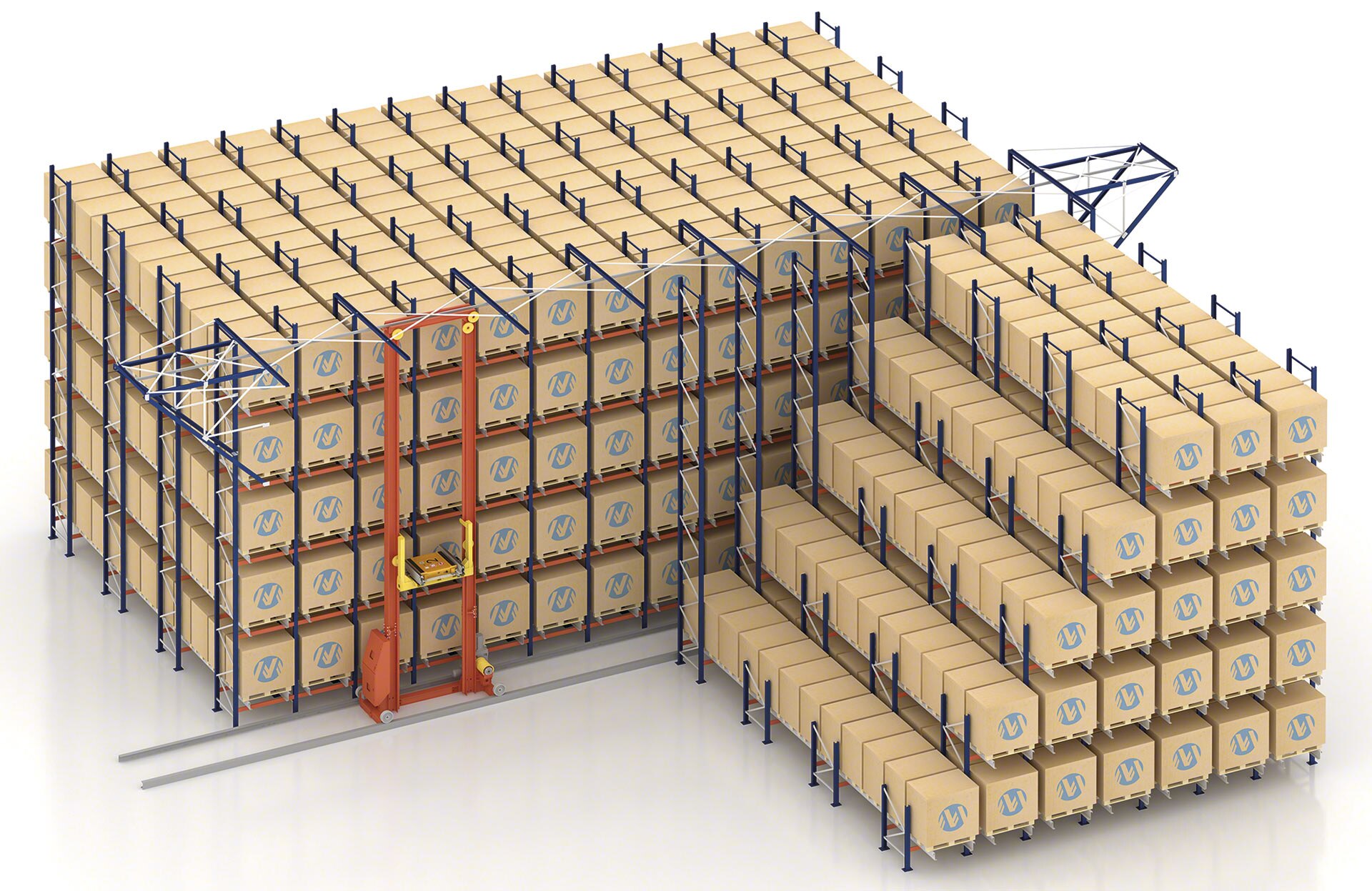

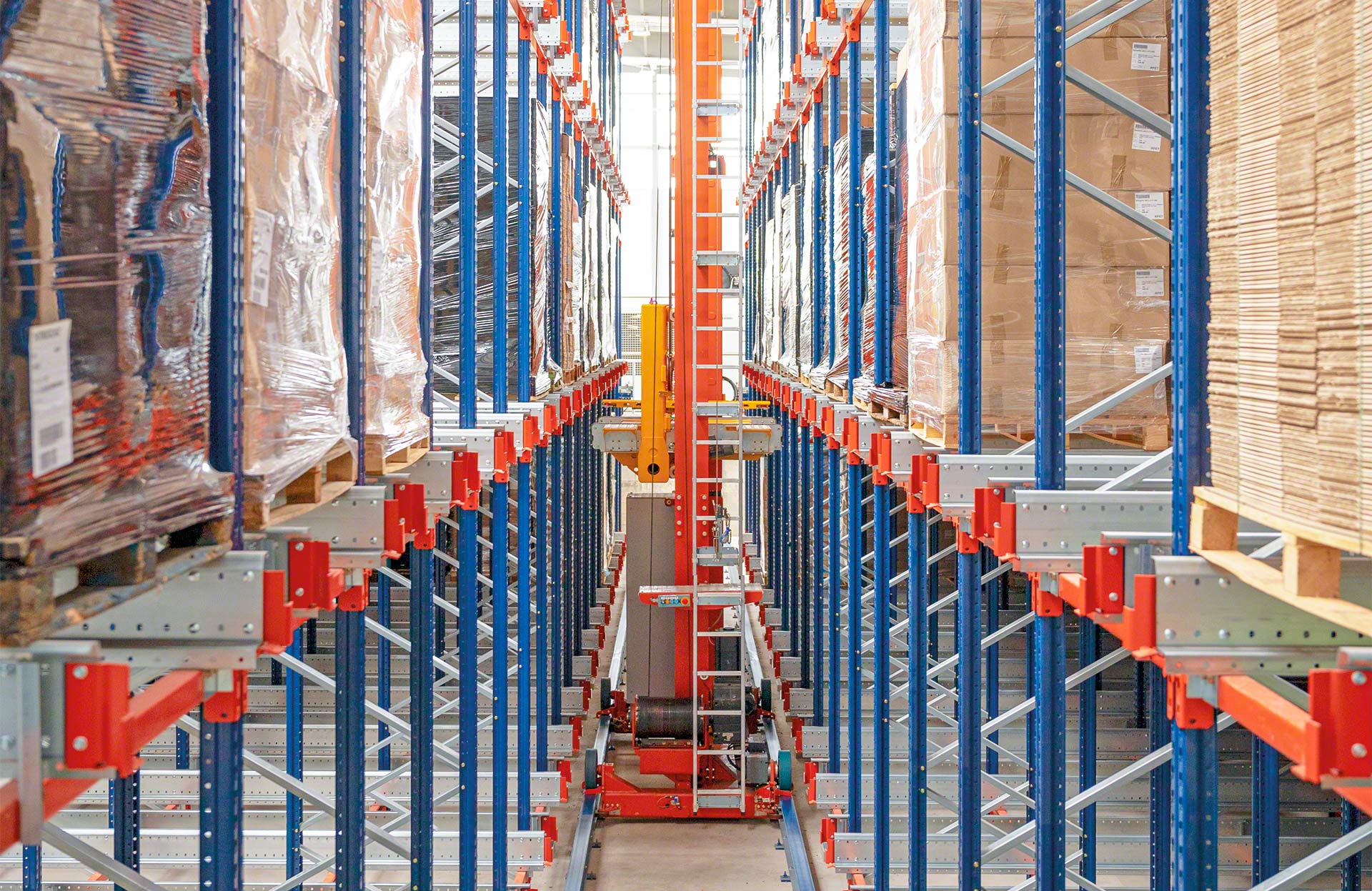

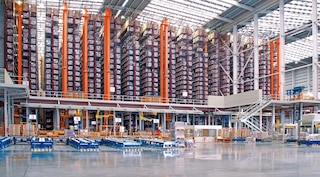

Pallet shuttle ar palešu kraušanas celtņiem

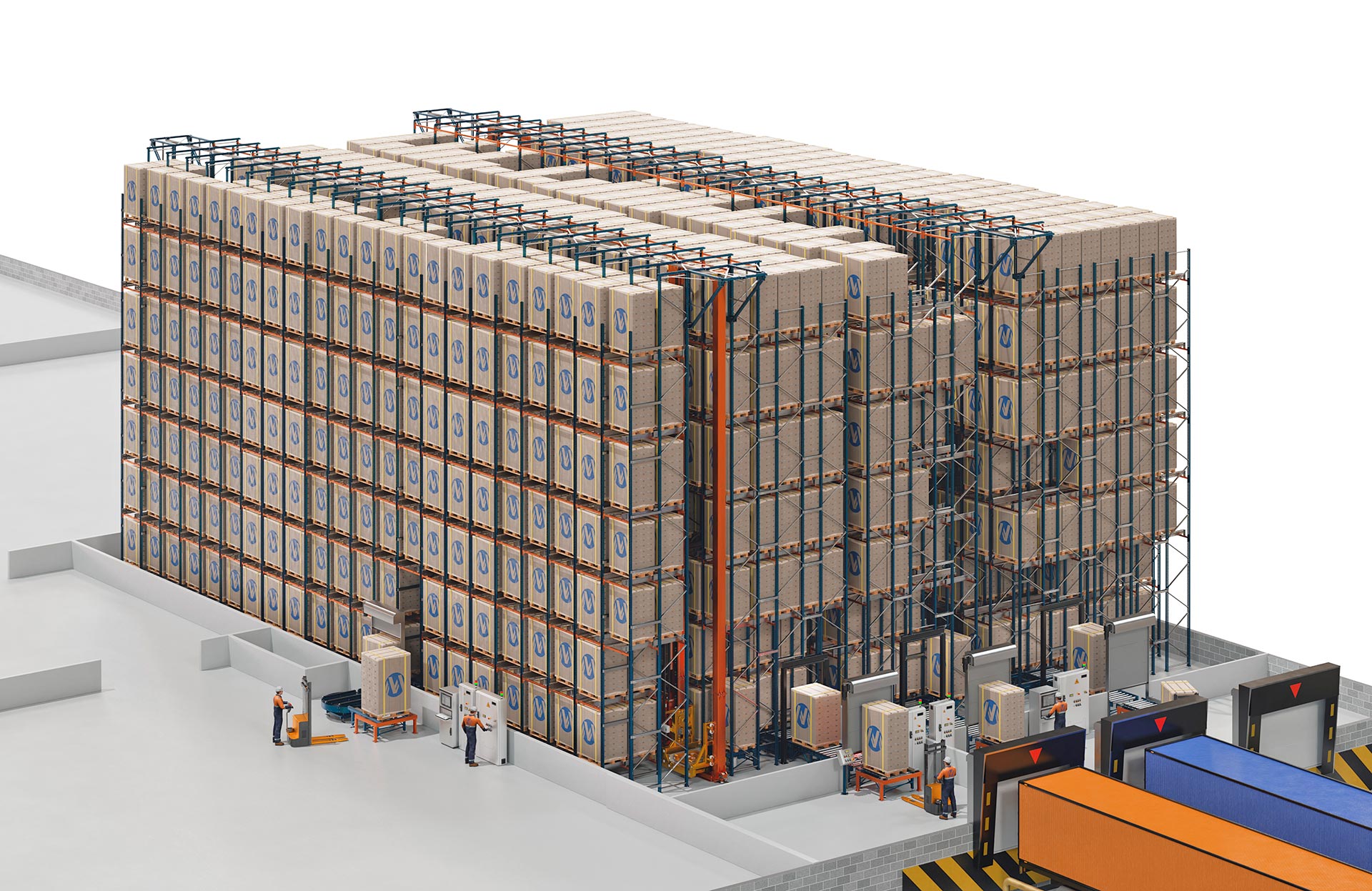

Palešu kraušanas celtnis pārvieto shuttle starp ejas ieejas/izejas punktiem un dažādos noliktavas līmeņos un kanālos. Šīs konfigurācijas kapacitāte ir lielāka nekā pallet shuttle sistēmai ar autokrāvējiem, jo galvenā eja ir šaurāka (platums ir mazāks par 1600 mm).

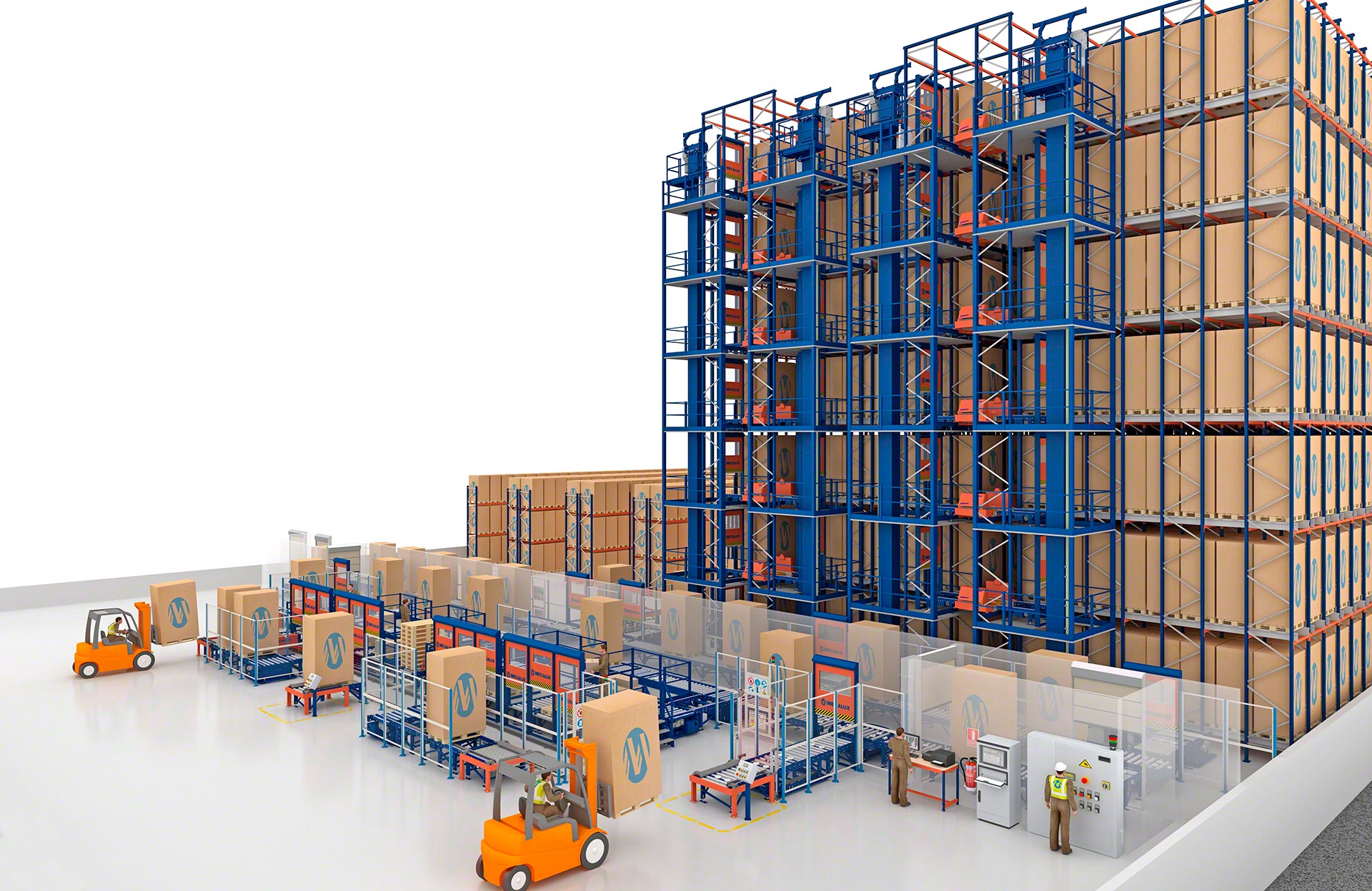

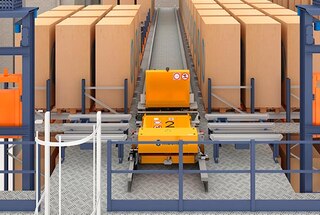

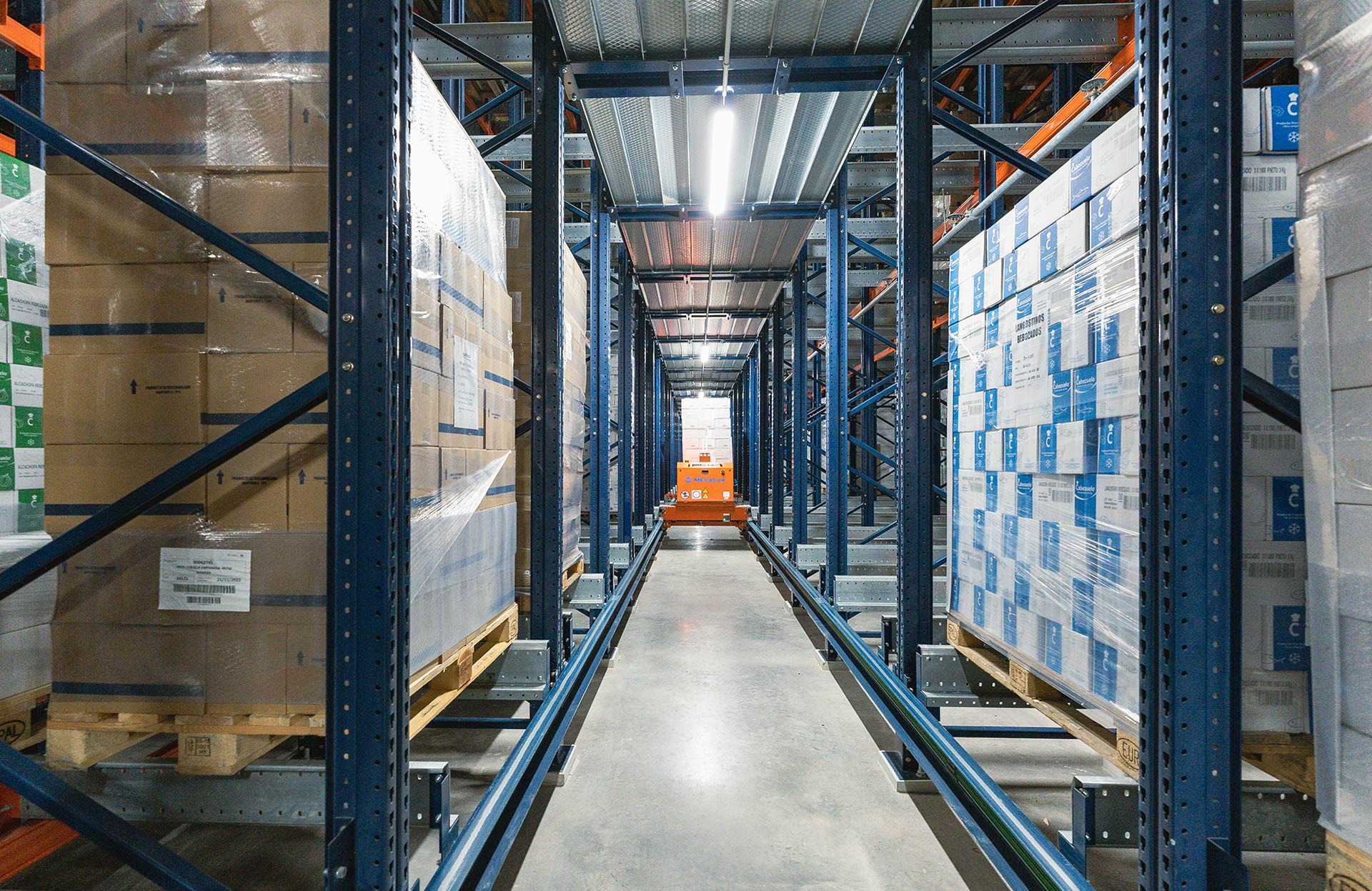

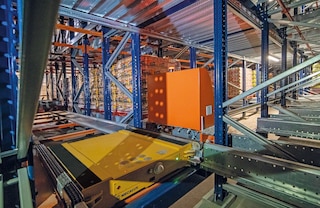

Pallet shuttle ar pārvietošanas ratiem
Pārvietošanas rati un shuttle tiek uzstādīti katrā noliktavas līmenī. Pārvietošanas rati transportē shuttle vagoneti starp līmeņa ieejas/izejas punktiem un dažādiem kanāliem. Šī konfigurācija nodrošina lielāku caurlaides spēju salīdzinājumā ar versiju, kurā tiek izmantots palešu kraušanas celtnis, jo kustību skaits pieaug atbilstoši uzglabāšanas līmeņu skaitam.
Atsauksmes
Mēs esam ļoti apmierināti ar automātisko pallet shuttle sistēmu ar pārvietošanas ratiem. Pateicoties tai, tiek maksimāli izmantota visa mūsu noliktavas telpa un varam nemitīgi attīstīties. Turklāt, optimizējot mūsu noliktavas procesus, mēs palielinājām ienākošo un izejošo kravu plūsmu un pasūtījumu izpildes ātrumu.
Lai racionalizētu mūsu klientu pasūtījumu izplatīšanu un piegādi, mēs zinājām, ka mums ir efektīvāk jāorganizē mūsu preces un jāveic pilnībā automatizētas loģistikas darbības. Mēs esam ļoti apmierināti ar Mecalux aprīkoto noliktavu. Tās ievade ekspluatācijā noritēja nevainojami, un tā nodrošināja pārliecinošu rezultātu.
Automātiskās pallet shuttle ir risinājums, kas mums bija nepieciešams, lai optimizētu telpu un palielinātu mūsu noliktavas kapacitāti. Turklāt, pilnībā automatizējot darbības, mums tagad ir nepārtraukta ienākošā un izejošā plūsma.
Visas preču kustības noliktavā ir automatizētas, kas ievērojami paātrina preču ienākošās un izejošās plūsmas. Pateicoties tam, ka palešu kraušanas celtņi, konveijeri un shuttle vagonetes pārvietojas automātiski, mēs varam izpildīt mūsu klientiem nepieciešamos ciklus.
Mūsu telpas nav plašas, tāpēc mēs izvēlējāmies automātiskās pallet shuttle ar palešu kraušanas celtni, jo šāda sistēma nodrošināja lielu uzglabāšanas kapacitāti. Automatizācija, ko piedāvā pallet shuttle, arī samazināja izmaksas un paātrināja ienākumu no ieguldījumiem.
Gadījumu analīzes
Liela mēroga aukstuma ķēdes loģistikas automatizācija
Congelados de Navarra automatizē visu savu loģistikas centru Fustiņjanā, Spānijā, kur atrodas Eiropā viena no vislielākajām saldētas pārtikas noliktavām. Mecalux Easy WMS ir loģistikas kompleksa vadības centrs, kas nodrošina sinhronu un kombinētu dažādu noliktavu pārvaldību. Lasīt vairāk

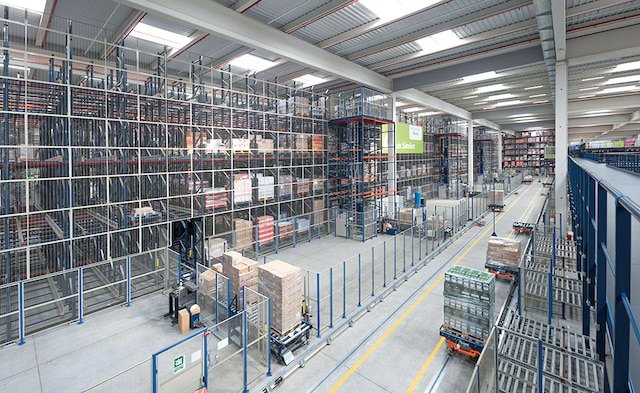

Luís Simões loģistikas centrs Cabanillas del Campo (Gvadalaharā)
Luís Simões, pārtikas, dzērienu, parfimērijas, kosmētikas un mazumtirdzniecības uzņēmumu loģistikas operators, ir izveidojis noliktavu. Mecalux to ir aprīkojis ar palešu plauktiem un noliktavu ar automātisko pallet shuttle sistēmu ar pārvietošanas ratiem, lai secīgi sakārtotu un organizētu sagatavotos pasūtījumus. Lasīt vairāk
Kā darbojas automātiskās pallet shuttle?
Divi darbības modeļi: ar palešu kraušanas celtņiem un ar pārvietošanas ratiem
Katra automātisko pallet shuttle sistēmas konfigurācija paredz noteiktu darbības kārtību. Versijā ar palešu kraušanas celtņiem katrā ejā darbojas atsevišķs kraušanas celtnis un viena shuttle vagonete apkalpo visus noliktavas līmeņus. Savukārt versijā ar pārvietošanas ratiem katras uzglabāšanas sistēmas ejā katrā līmenī atrodas pa vieniem pārvietošanas ratiem un pa vienai shuttle vagonetei.

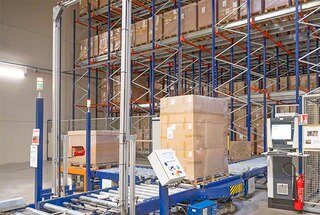

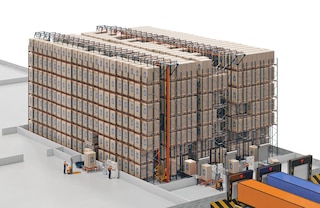

Paletes ienākšana uzglabāšanas sistēmā

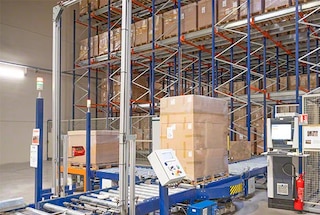

Konveijers uzglabāšanas sistēmas priekšpusē transportē paleti līdz ieejas punktam. Pirms ieiet sistēmā palete iziet caur kontrolpunktu, kur tās klāja dēļi un izmēri tiek pārbaudīti attiecībā uz gabarītu piemērotību.

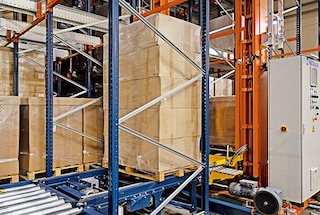

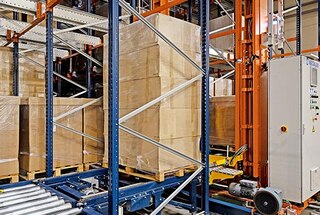

Palešu pārcelšana uz pārvietošanas iekārtām

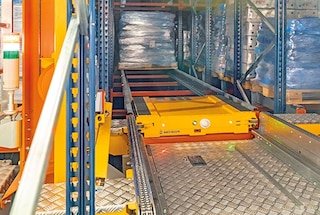

Konfigurācijā ar palešu kraušanas celtņiem paletes tiek pārceltas tieši uz iekārtas rāmi, uz kura atrodas arī shuttle vagonete. Variantā ar pārvietošanas ratiem lifts paceļ paleti līdz norādītajam uzglabāšanas līmenim un novieto to uz uzkrāšanas konveijera. Pēc tam konveijers pārceļ paletes uz pārvietošanas ratiem, uz kuriem atrodas shuttle.

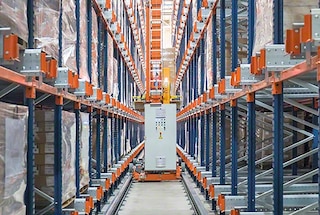

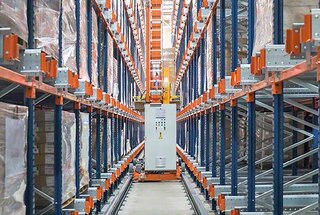

Palešu pārvietošana uz uzglabāšanas kanālu
Palešu kraušanas celtnis pārvietojas pa eju, vienlaicīgi veicot virzes/celšanas kustību, lai nogādātu paleti un shuttle vagoneti līdz norādītajam kanālam. Pārvietošanas ratu konfigurācijā pārvietošanas rati virzas (gareniski) pa eju un apstājas attiecīgā kanāla priekšā.

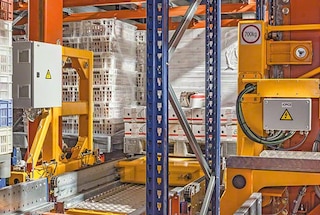

Palešu novietošana uz plaukta

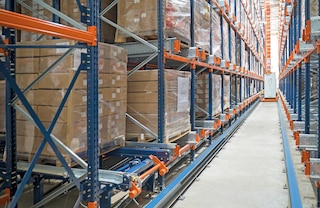

Shuttle nedaudz paceļ paleti un nobrauc no kraušanas celtņa rāmja vai pārvietošanas ratiem. Pēc tam shuttle vagonete iebrauc uzglabāšanas kanālā, kur tā virzas pa sliedēm, līdz sasniedz dziļāko pieejamo vietu. Pēc tam shuttle nolaiž paleti, novietojot to uz sliedēm.
Shuttle vagonetes atgriešanās uz ieejas punktu
Shuttle vagonete atgriežas uz palešu kraušanas celtņa rāmi vai pārvietošanas ratiem un tiek transportēta līdz ieejas pozīcijai, lai uzņemtu jaunu paleti. Pēc tam tā atkārto šo darbību, līdz kanāls tiek piepildīts. Shuttle lielas kapacitātes kondensatori tiek uzlādēti, kamēr vagonete atrodas uz kraušanas celtņa rāmja vai uz pārvietošanas ratiem. Darbības ar izejošām kravām ir līdzīgas, bet tiek veiktas pretējā secībā.
Automātisko pallet shuttle daļas
Automātiskās pallet shuttle sastāv no četriem pamata elementiem: liela blīvuma palešu plauktu sistēmas blokiem, elektriskās shuttle vagonetes, kas iebrauc uzglabāšanas kanālos palešu novietošanai un izgūšanai, pārvietošanas iekārtām (kraušanas celtņa vai pārvietošanas ratiem), kas pārvieto shuttle vagoneti pa eju, un palešu konveijeriem ienākošām un izejošām paletēm.

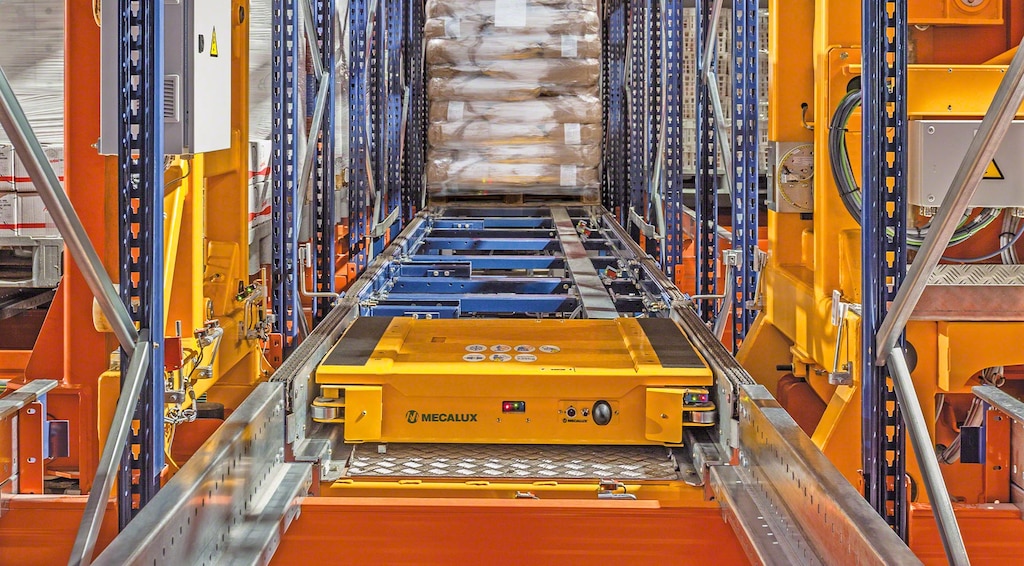

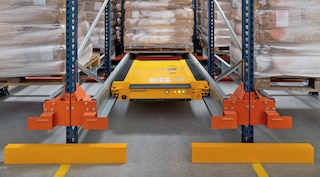

Motorizēta shuttle vagonete ir sistēmas centrālais komponents. Shuttle atbalsta kravas vienību un iebrauc kanālos palešu novietošanas vai izgūšanas darbību veikšanai. Šis kompaktais, īpaši efektīvais transportlīdzeklis darbojas ātri un droši.
Šajā variantā automātiskais kraušanas celtnis pārvietojas ejā, vienlaicīgi veicot virzes un celšanas kustību shuttle vagonetes transportēšanai. Celtnis pārvieto shuttle starp ejas ieeju/izeju un dažādos uzglabāšanas kanālos.
Šis risinājums atšķiras arī ar automatizētu sistēmu: pārvietošanas rati un konveijeri pārvieto shuttle starp ejas ieejas/izejas vietām un uzglabāšanas kanāliem.

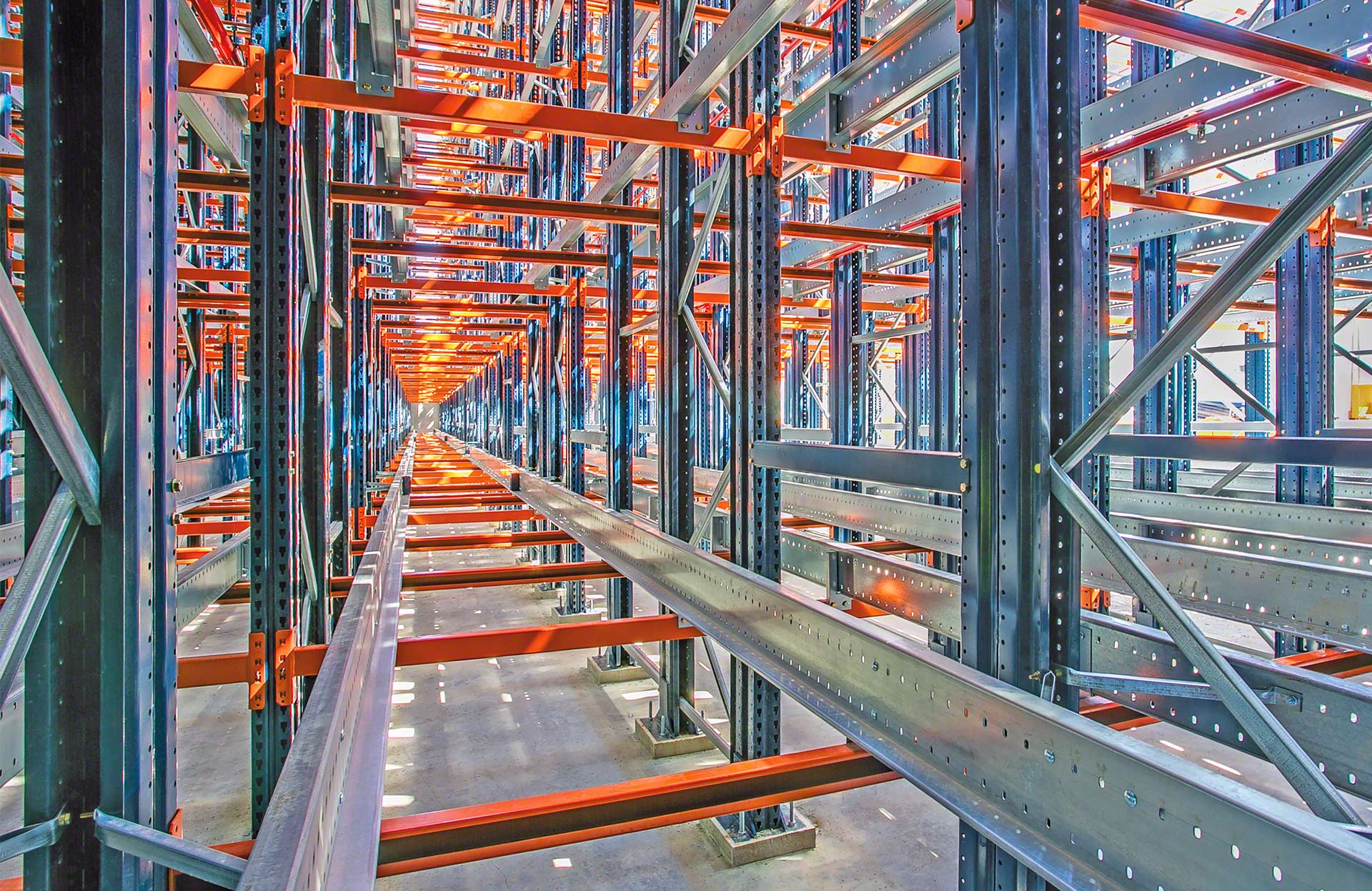

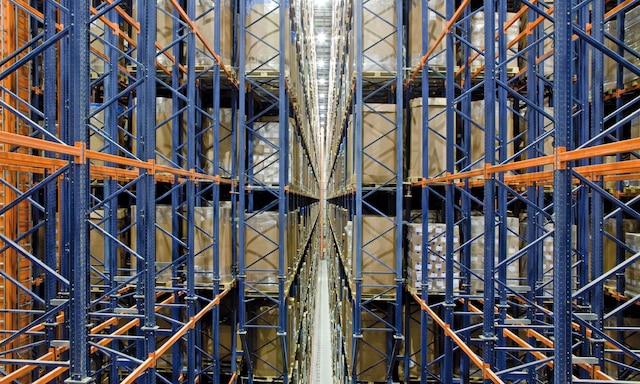

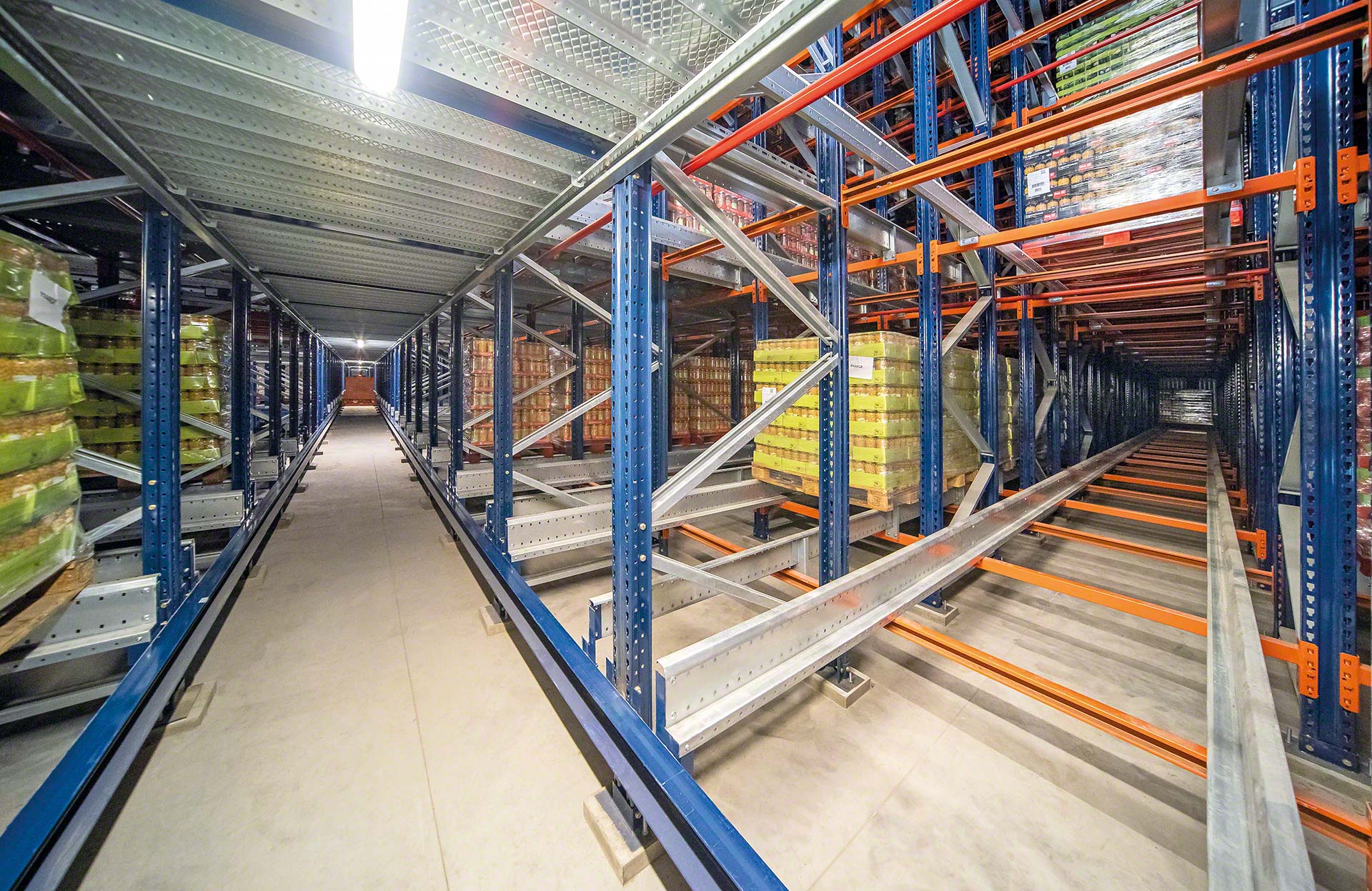

Automātisko pallet shuttle palešu plauktu sistēma sastāv no liela blīvuma uzglabāšanas konstrukcijām, kas ievērojami palielina noliktavas kapacitāti. Sliežu sistēma nodrošina shuttle vagonešu pārvietošanos palešu plauktu sistēmas kanālos.

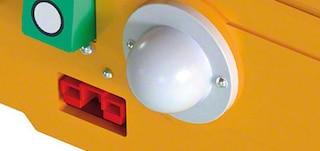

Antena
Ar šīs ierīces palīdzību shuttle Wi-Fi tīklā saņem noliktavas pārvaldības sistēmas (Warehouse Management System – WMS) ģenerētos norādījumus.

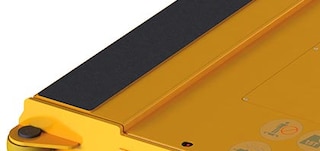

Pacelšanas platforma
Šī platforma atrodas uz shuttle vagonetes augšējās virsmas un ir paredzēta palešu pacelšanai, lai tās varētu pārvietot kanālā.

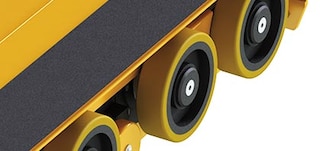

Pārvietošanās riteņi
Astoņi riteņi (pa četriem katrā pusē), kas ir uzstādīti uz sliežu pamatnes. Šie riteņi ļauj shuttle vagonetei pārvietoties uzglabāšanas kanālā.

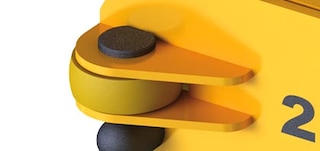

Vadriteņi
Četri mazi riteņi, kas ir horizontāli izvietoti shuttle vagonetes stūros. Šie riteņi vada vagoneti gareniski, nodrošinot vienmērīgu, drošu kustību.

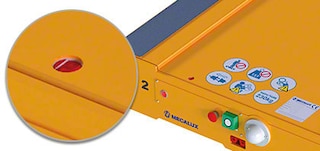

Sensori
Katra shuttle vagonete ir aprīkota ar vairākiem sensoriem, kas pilda dažādas funkcijas: nodrošina paletes pareizu novietošanu uz vagonetes, identificē pēdējo kanālā novietoto paleti un nosaka attālumu starp shuttle un kanāla galu.

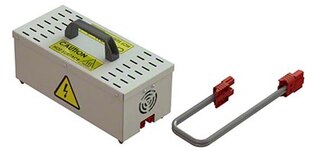

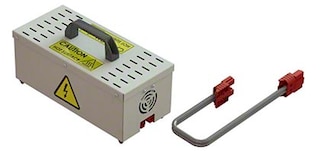

Lielas kapacitātes kondensatori
Kondensatori ir shuttle vagonetes lieljaudas elektroenerģijas avots. Tiem ir ilgs darbmūžs, un to uzlāde ir vienkāršs, ātrs un pilnībā automātisks process.

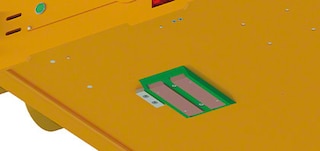

Automātiski akumulatora kontaktsavienojumi
Šīs ierīces automātiski uzlādē kondensatorus, kad tie atrodas uz kraušanas celtņa vai shuttle vagonetes rāmja.

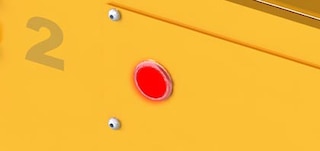

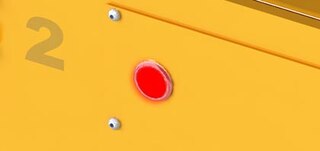

Kļūdu indikators
Sarkans indikators, kas mirgo, ja shuttle darbībā tiek konstatētas problēmas.

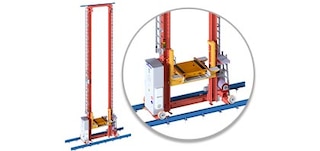

Kraušanas celtnis
Tā ir iekārta, kas vertikāli un horizontāli pārvietojas darba ejā starp palešu plauktu sistēmas blokiem. Šis celtnis pārvieto pacelšanas rāmi ar shuttle vagoneti.

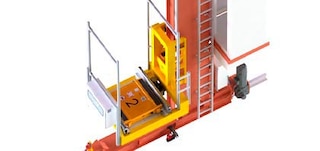

Pacelšanas rāmis
Kraušanas celtņa daļa, uz kura pārvietojas shuttle vagonete. Rāmis virzas uz augšu un uz leju pa mastu, lai novietotu shuttle pretī norādītā uzglabāšanas kanāla ieejai.

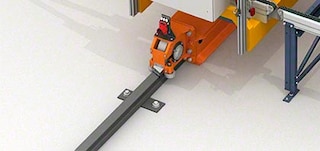

Ejas sliedes
Profilu pāris (viens augšējais un viens apakšējais), kas vada kraušanas celtni gareniski, kad tas pārvietojas noliktavas ejā.

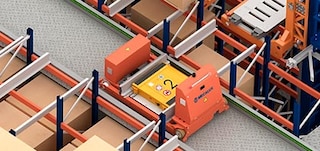

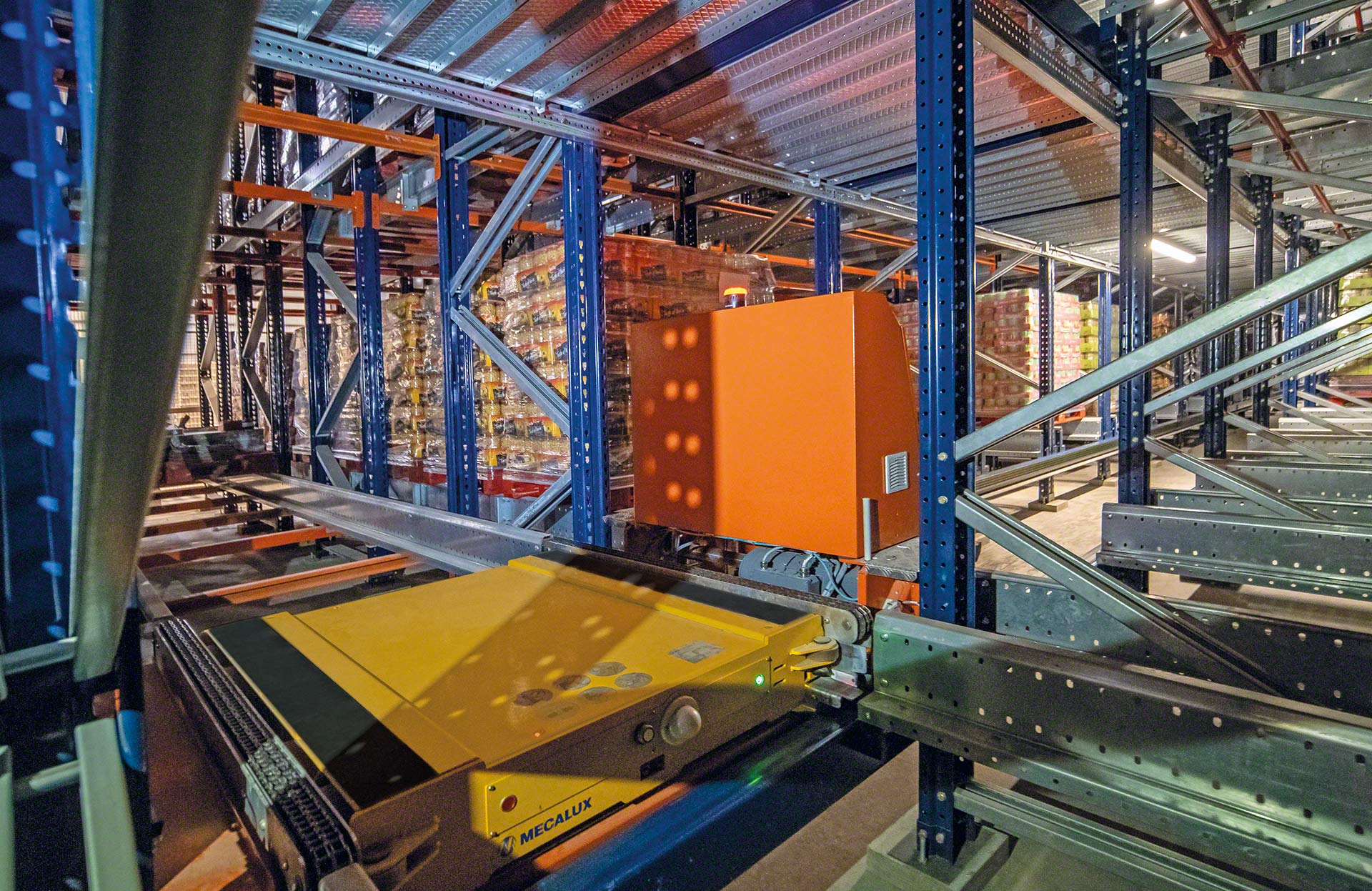

Pārvietošanas rati
Katrā līmenī tiek uzstādīts viena šāda iekārta, kas transportē shuttle noliktavas ejā līdz norādītā kanāla ieejai.

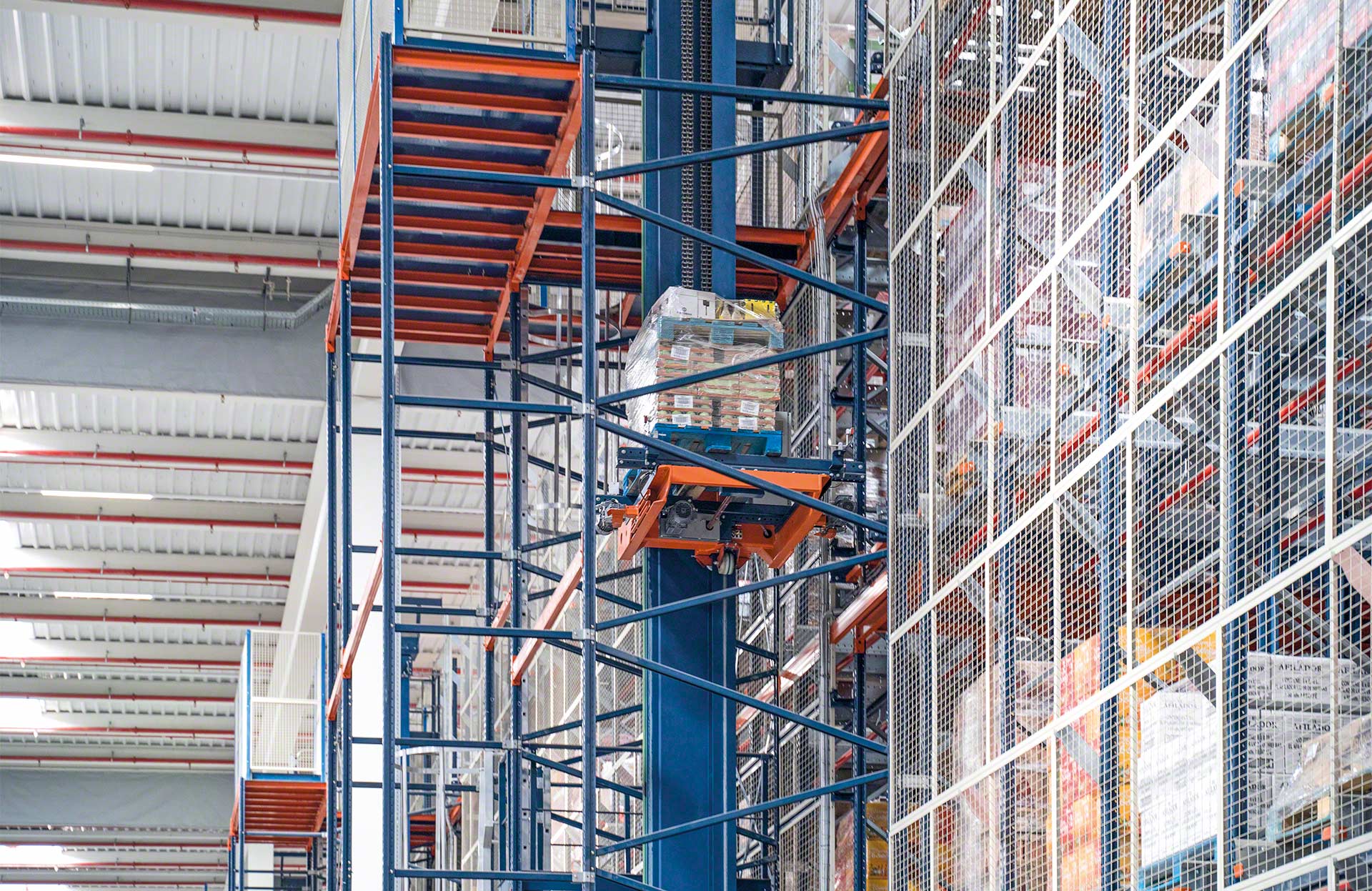

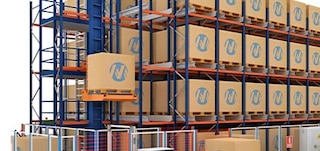

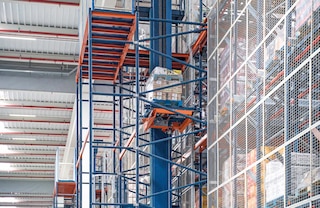

Lifti
Lifti pārvieto paletes no konveijera uzglabāšanas sistēmas ieejas līdz līmenim, kurā atrodas norādītais uzglabāšanas kanāls (un otrādi). Liftu skaits ir atkarīgs no pārvietojamo palešu daudzuma. Tiek uzstādīti vismaz divi lifti: ienākošām un izejošām precēm.

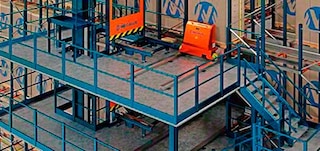

Platformas un sliedes
Konstrukcijas daļa, kas sastāv no paceltām pārejām un sliedēm. Šie elementi veido balsta virsmu pārvietošanas ratiem, kad tie virzas ejās. Šī konstrukcija nodrošina savienojumu starp liftiem un pārvietošanas ratiem, izmantojot uzkrāšanas konveijeru.

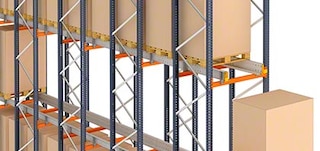

Statnes un sijas
Vertikālie un horizontālie profili, kas veido plauktu sistēmas blokus. Elektriskās shuttles vagonetes pārvietojas uzglabāšanas kanālu iekšpusē, novietojot un izgūstot paletes.

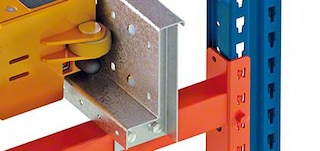

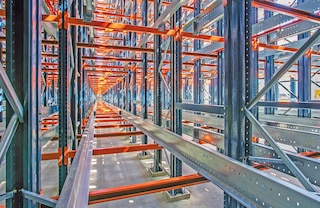

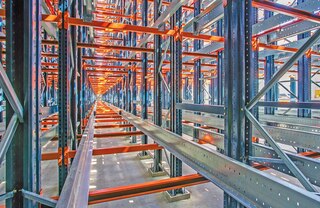

Sliedes
Katrā kanālā uzstādītie horizontālie profili. Shuttle vagonetes pārvietojas savā apakšējā balsta līmenī, bet paletes tiek novietotas uz shuttle augšējā balsta līmeņa.

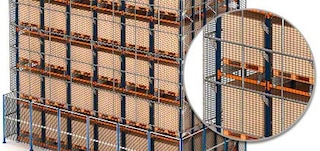

Siets aizsardzībai pret kritieniem
Lai krava nenokrīt, siets ir izvietots visā plauktu sistēmas augstumā, kur palešu plaukti robežojas ar transportēšanas zonām.

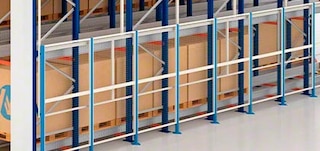

Drošības nodalītāji
Metāla nožogojums, kas nodala plauktu sistēmas bloka perimetru no automātisko pārvietošanas iekārtu un konveijeru darbības zonas.
Katalogi
Bieži uzdotie jautājumi
Automātiskās pallet shuttle ir liela blīvuma uzglabāšanas sistēma, kurā tiek izmantotas elektriskās shuttle vagonetes un autonomās pārvietošanas iekārtas (kraušanas celtņi vai pārvietošanas rati), lai pilnībā automatizētu palešu uzglabāšanu un izgūšanu no palešu plauktu konstrukcijām. Šīs iekārtas paaugstina noliktavas produktivitāti un paplašina pieejamo telpu.
Galvenā abu sistēmu atšķirība ir veids, kā tās pārvieto kravas vienības uz uzglabāšanas kanālu ieeju. Pusautomātiskajā versijā autokrāvējs transportē uz kanālu gan shuttle vagoneti, gan uzglabāšanai paredzēto paleti. Pēc tam autokrāvējs tās novieto pie kanāla ieejas. Automātiskajā risinājumā šo darbību veic kraušanas celtnis vai pārvietošanas rati, pilnībā automatizējot abus manevrus.
Automātiskās pallet shuttle ir īpaši efektīvs risinājums noliktavām ar lielu preču apgrozījumu, kur ir svarīgi efektīvi izmantot visu pieejamo telpu. Tā ir arī ideāla sistēma uzņēmumiem ar vidēja un liela patēriņa noliktavas vienību (stock keeping unit – SKU) uzglabāšanu vai ar lielu palešu skaitu vienai noliktavas vienībai. Automātiskās pallet shuttle ir ieteicams izmantot arī aukstā tipa noliktavās. Kompakta uzglabāšana būtiski ietaupa enerģiju, samazinot atdzesējamā gaisa tilpumu. Turklāt automatizācija ar pallet shuttle palīdzību samazina nepieciešamību pēc operatoru darba zemas temperatūras apstākļos.
Preču pārvietošanas iekārtas izvēle ir atkarīga no nepieciešamā iebraukšanas un izbraukšanas reižu skaita. Konfigurācijā ar kraušanas celtni, kas ir ekonomiski visefektīvākā izvēle, viena shuttle vagonete apkalpo vairākus noliktavas līmeņus, kas atrodas abās darba ejas pusēs. Tas ierobežo sistēmas ekspluatācijas kapacitāti, tāpēc kraušanas celtnis ir ieteicams tur, kur novietošanas/izgūšanas ciklu skaits stundā nav prioritārs. Pārvietošanas rati ļauj katrā noliktavas līmenī izmantot atsevišķu shuttle vagoneti, tādējādi palielinot ciklu skaitu stundā atbilstoši līmeņu skaitam.
Pallet shuttle sistēmā ar pārvietošanas ratiem katrā ejā jāuzstāda vismaz divi lifti: viens ienākošām, un viens izejošām paletēm. Kad ir nepieciešams lielāks ciklu skaits stundā, vienā ejā var uzstādīt pa diviem liftiem ienākošām un izejošām kravām.
Mecalux automātisko pallet shuttle sistēmas vagonetes ir pieejamas trīs izmēros, kas ir pielāgoti izplatītākajiem palešu izmēriem. Priekšējie izmēri visiem trīs modeļiem ir vienādi, jo palete tiek iekrauta no platākās puses (1200 mm). Modeļu dziļums atšķiras atbilstoši izplatītākajiem palešu dziļumiem (800, 1000 un 1200 mm).
Jā, taču ne tiešā veidā. Lai novietotu paleti ar nestandarta izmēriem, tā jāuzstāda uz tipveida paletes, kas ir saderīga ar shuttle vagoneti un palešu plauktu sistēmu. Šī tipveida palete darbojas kā palīgpalete. Lai pārvietotu īpašas kravas, tādas kā beramkravu konteineri (IBC) un mīksti big-bag konteineri, kravas vienības tiek novietotas uz paletes, kura pēc tam tiek uzstādīta uz palešu plauktu sistēmas sliedēm.

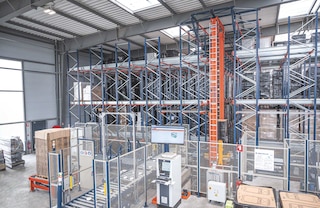

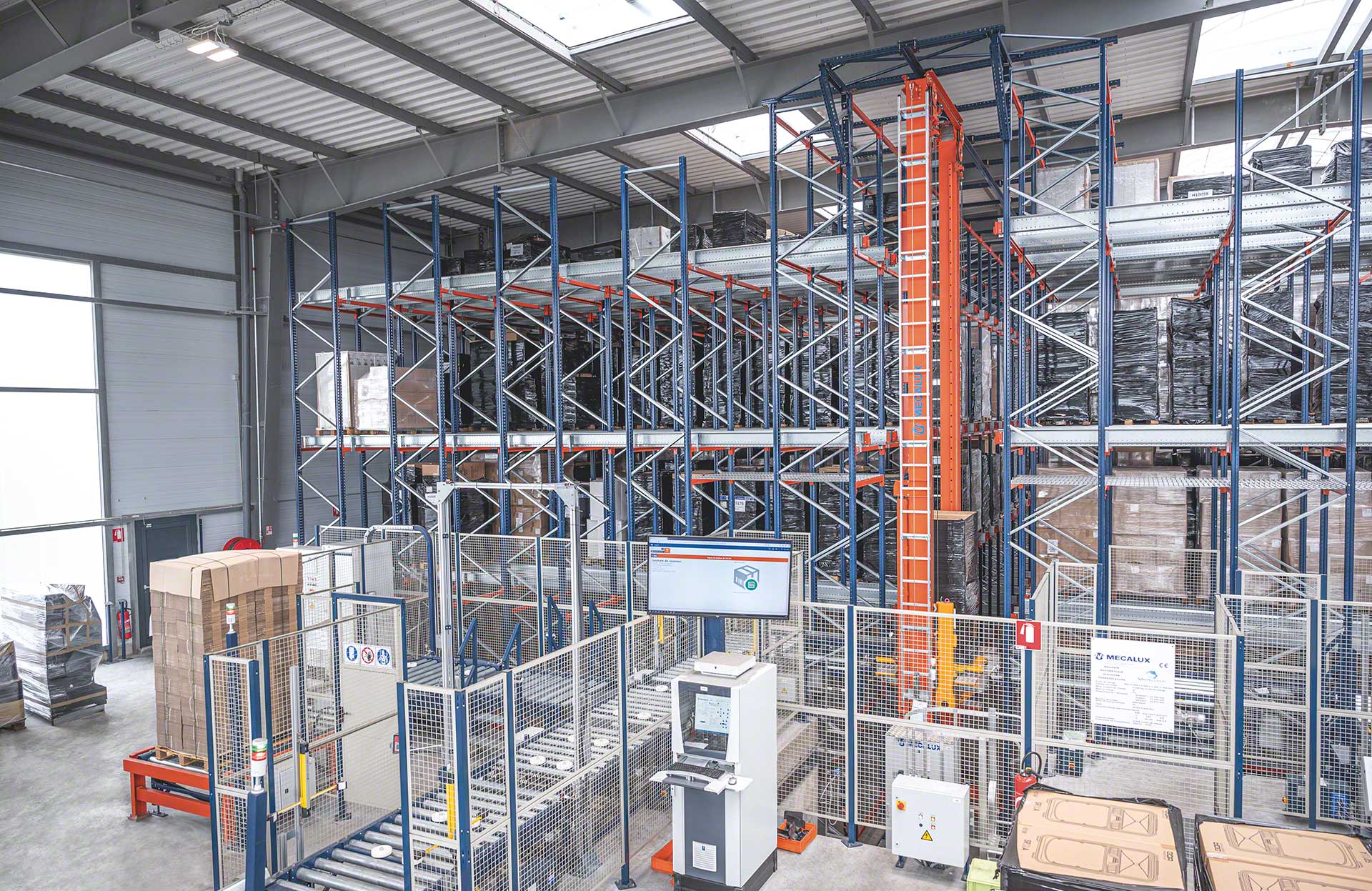

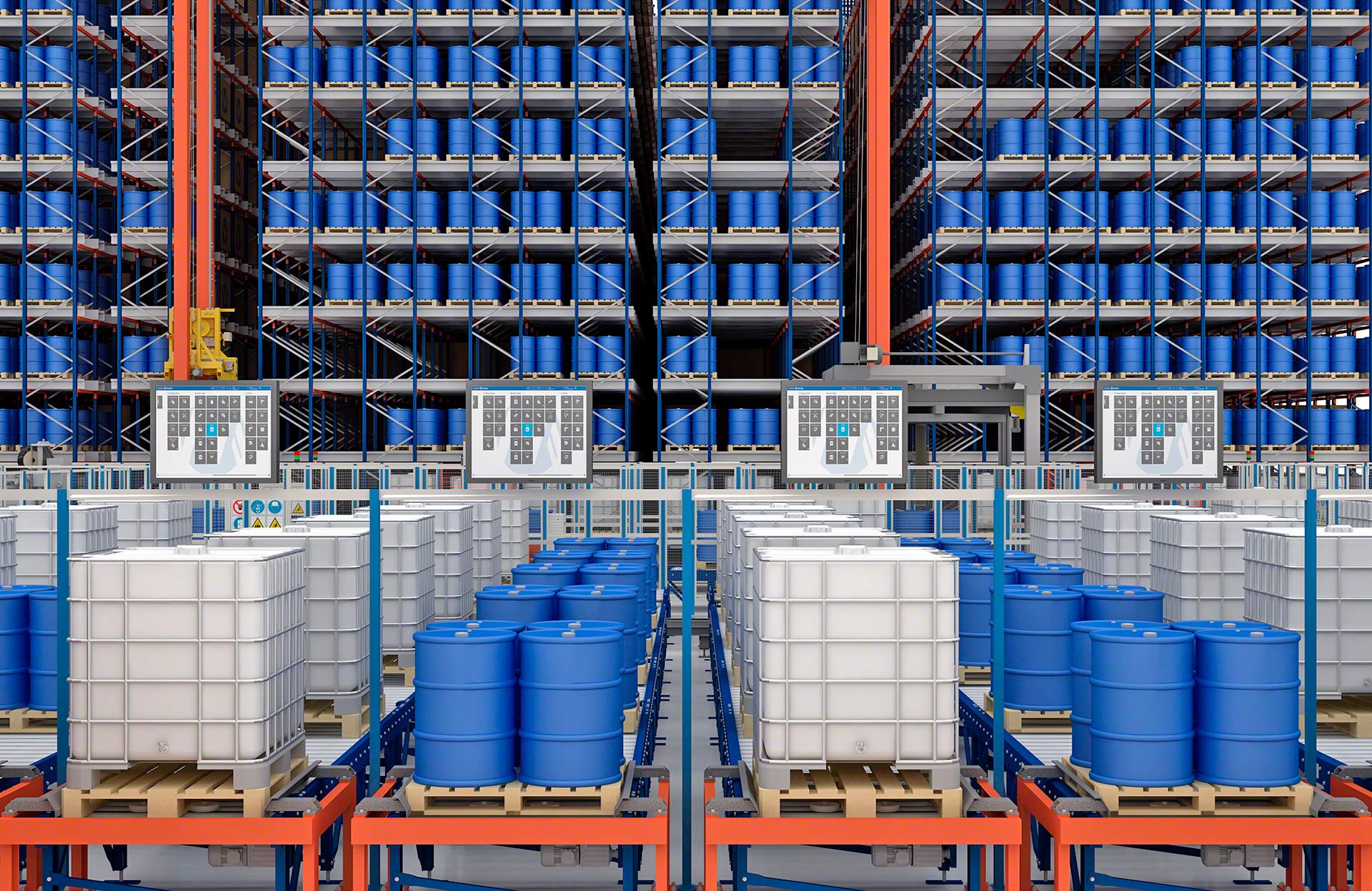

Jā. Automātiskās pallet shuttle sistēmas darbībai ir nepieciešamas divas programmas. Noliktavas pārvaldības sistēma (Warehouse Management System – WMS) pārvalda krājumus un nosaka atrašanās vietas dažādām kravas vienībām. Savukārt noliktavas kontroles sistēma (Warehouse Control System – WCS) sūta automātiskajām pārvietošanas iekārtām norādījumus par nepieciešamajām darbībām. Mecalux var piegādāt abus programmatūras risinājumus.
Shuttle var uzņemt kravas vienības, kas sver līdz 1500 kg.
Shuttle vagonete pārvietojas ar ātrumu 108 m/min bez kravas un ar ātrumu 72 m/min ar kravu.
Šī sistēma ir paredzēta darbam plašā temperatūras diapazonā, no –30 °C līdz +45 °F.
Shuttle vagonetes darbojas nepārtraukti, jo, atrodoties uz kraušanas celtņa vai pārvietošanas ratiem, lielas kapacitātes kondensatori automātiski uzlādējas. Uzlādes ilgums ir atkarīgs no kanālu dziļuma un kravas vienību svara. Parasti gaidīšanas režīmā lielas kapacitātes kondensatori pilnībā uzlādējas mazāk nekā 25 sekundēs.
Jā, tie ir pilnībā droši un nerada noārdīšanās vai aizdegšanās risku. Turklāt kondensatoriem nav nepieciešama apkope, tie ir ideāli piemēroti intensīvai lietošanai un tiem ir ilgs darbmūžs.
