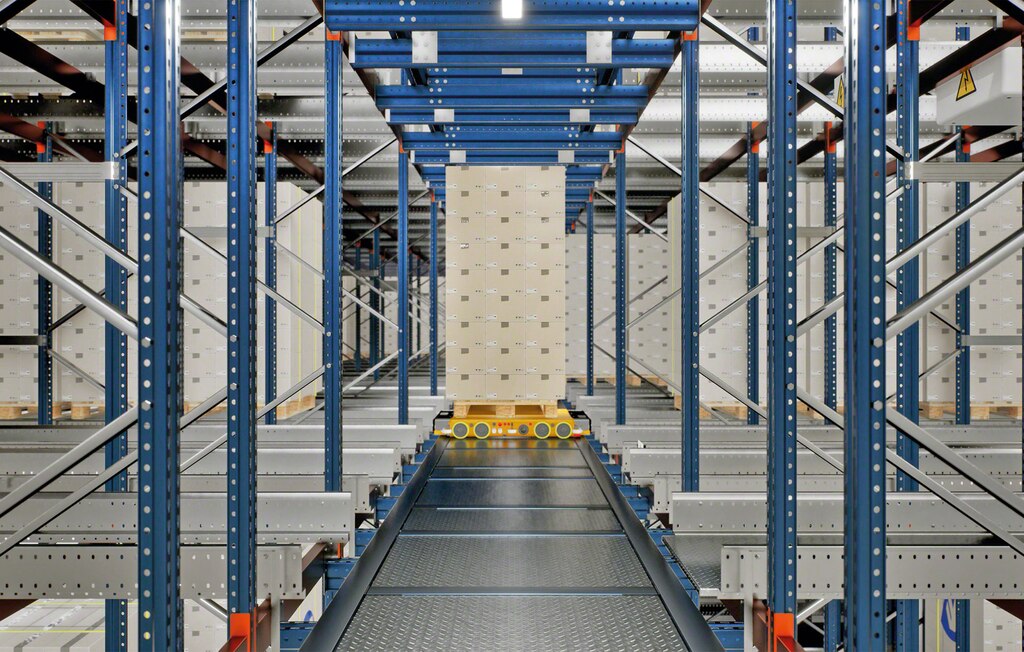

Automātiskās Pallet Shuttle 3D
Augsta blīvuma palešu uzglabāšanas sistēma, kas izmanto autonomas, daudzvirzienu shuttle vagonetes noliktavas ietilpības, produktivitātes un pielāgojamības paaugstināšanai.
Produkts
Pilnīgs automatizācijas risinājums ar augsta blīvuma uzglabāšanas iespēju, produktivitātes un elastības palielināšanai automatizētajā palešu uzglabāšanas un izgūšanas sistēmā (AS/RS)

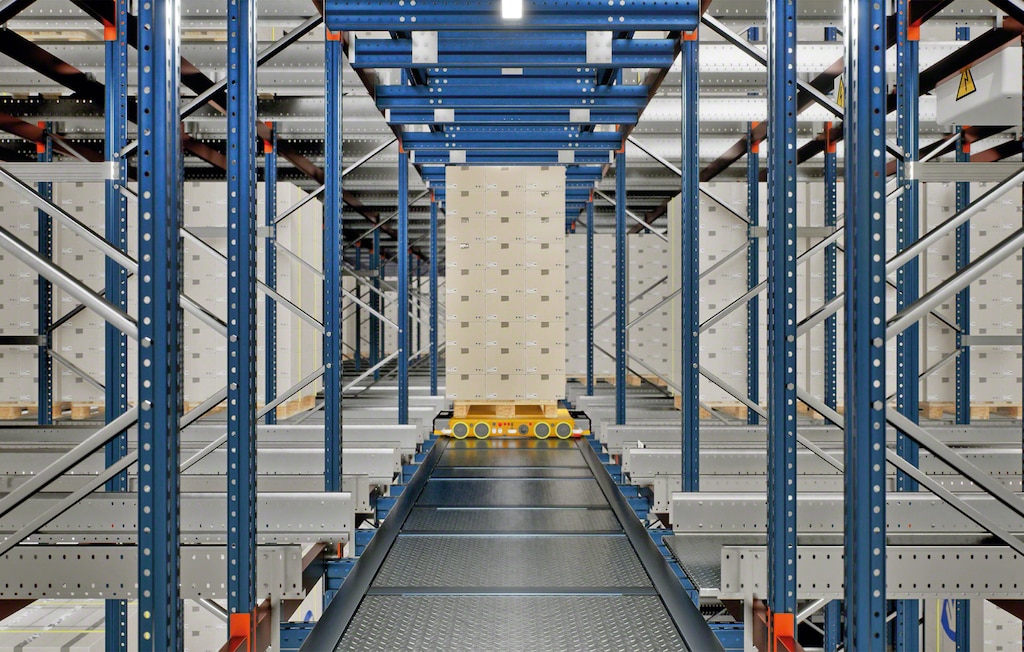

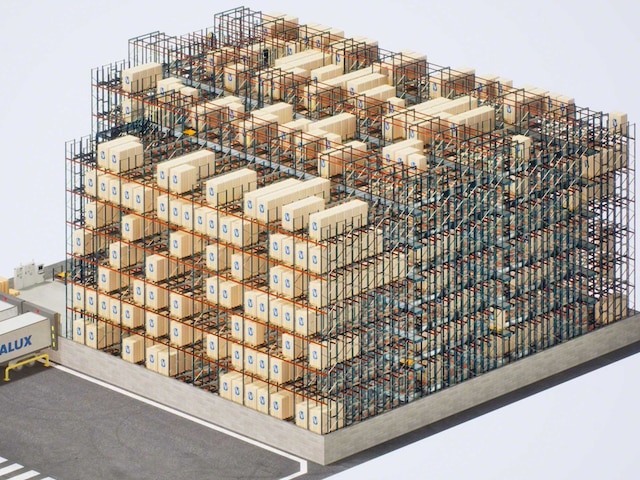

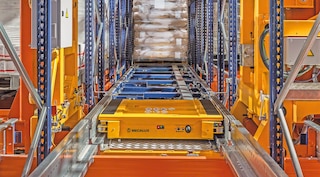

Automatizētās pallet shuttle 3D ir augsta blīvuma uzglabāšanas risinājums ar inovatīvām daudzvirzienu elektriskām shuttle. Šīs autonomās shuttle vagonetes ar nepārspējamu efektivitāti un precizitāti novieto uzglabāšanai un izgūst paletes no plauktu sistēmas. Turklāt šīs shuttle vagonetes pārvietojas plauktu sistēmas ejās un kanālos neatkarīgi, tādējādi novēršot nepieciešamību pēc papildu materiālu pārvietošanas līdzekļiem (piemēram, palešu kraušanas celtņiem vai iekraušanas ratiem). Lai pārvietotos starp plauktu sistēmas līmeņiem shuttle vagonetes izmanto liftus.
Mecalux automātiskās pallet shuttle 3D ir mūsdienīga automatizēta noliktavu uzglabāšanas/izgūšanas sistēma. Tās izmantošana ne tikai palielina noliktavas produktivitāti, bet arī nodrošina optimālu pieejamās telpas lietošanu, tādējādi palielinot noliktavas kapacitāti un sniedzot unikālu daudzpusību. Tas dod iespēju uzņēmumiem pielāgoties mainīgiem apstākļiem, piemēram, maksimālas noslodzes periodiem un augstas prioritātes uzdevumu izpildei. Turklāt šī sistēma ir pilnībā modulāra, tāpēc to var ātri pielāgot uzglabāšanas/izgūšanas sistēmas kapacitātei un caurlaides spējai, sekmējot uzņēmuma izaugsmes iespējas.

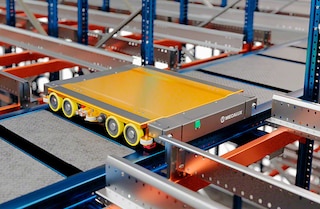

Automātisko Pallet Shuttle 3D priekšrocības
- Īpaši liela produktivitāte: daudzvirzienu shuttle 3D ātrā navigācija un ekspluatācijas daudzpusība būtiski uzlabo noliktavas sniegumu.
- Maksimāls daudzpusīgums: shuttle vagonetes pārvietojas starp līmeņiem un ejām. Turklāt vienā ejā var vienlaicīgi darboties vairākas shuttle vagonetes. Tādējādi vadītāji var pielāgot sistēmas caurlaides spēju atbilstoši konkrētiem apstākļiem, tostarp prioritāru uzdevumu izpildei un maksimālas noslodzes gadījumos.

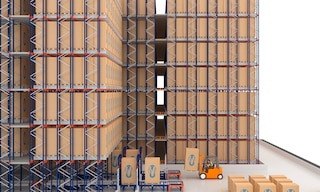

- Lielāka kapacitāte un diversifikācija: kompakta uzglabāšana optimizē telpas izmantošanu, paaugstinot noliktavas kapacitāti. Turklāt katrā kanālā var ievietot vairākas noliktavas vienības (SKU) un dažāda izmēra paletes.
- Autonoma, vieda darbība: shuttle pārvietojas ejās un kanālos bez citu materiālu pārvietošanas līdzekļu palīdzības. Mecalux parka pārvaldības programmatūra kontrolē shuttle pārvietošanos plauktu konstrukcijā. Tas nodrošina nepārtrauktu un manevrējamu transporta plūsmu, novērš sastrēgumus un sadursmes starp shuttle vagonetēm.
- Darbības efektivitāte un manevrējamība: virkne sensoru nodrošina drošību un efektivitāti palešu meklēšanā, pārkraušanā un izvietošanā. Turklāt riteņu un sliežu konstrukcija ļauj shuttle vagonetēm vienmērīgi pārvietoties un viegli un stabili mainīt virzienu.
- Mērogojamība: automatizētu uzglabāšanas/izgūšanas sistēmu modulārā konstrukcija atvieglo paplašināšanas iespējamību, kad tas nepieciešams uzņēmuma izaugsmes rezultātā. Produktivitātes paaugstināšanai var tikt pievienotas jaunas shuttle vagonetes. Var tikt izveidotas arī jaunas ejas un līmeņi, lai palielinātu kapacitāti.
- Plašs temperatūras diapazons: shuttle vagonešu spēja operēt zemas temperatūras apstākļos ļauj izmantot tās aukstās uzglabāšanas noliktavās un saldētavās. Augsta blīvuma risinājumu ieviešana šādās noliktavās nodrošina ievērojamus enerģijas izmaksu ietaupījumus.
- Komplekss risinājums: Mecalux izstrādā, ražo, uzstāda un nodod ekspluatācijā visus uzglabāšanas un izgūšanas sistēmu komponentus. Tas ietver shuttle vagonetes, liftus, plauktus, konveijerus, parka pārvaldības programmatūru un noliktavas pārvaldības sistēmu (WMS).
Automātisko Pallet Shuttle 3D lietojuma jomas

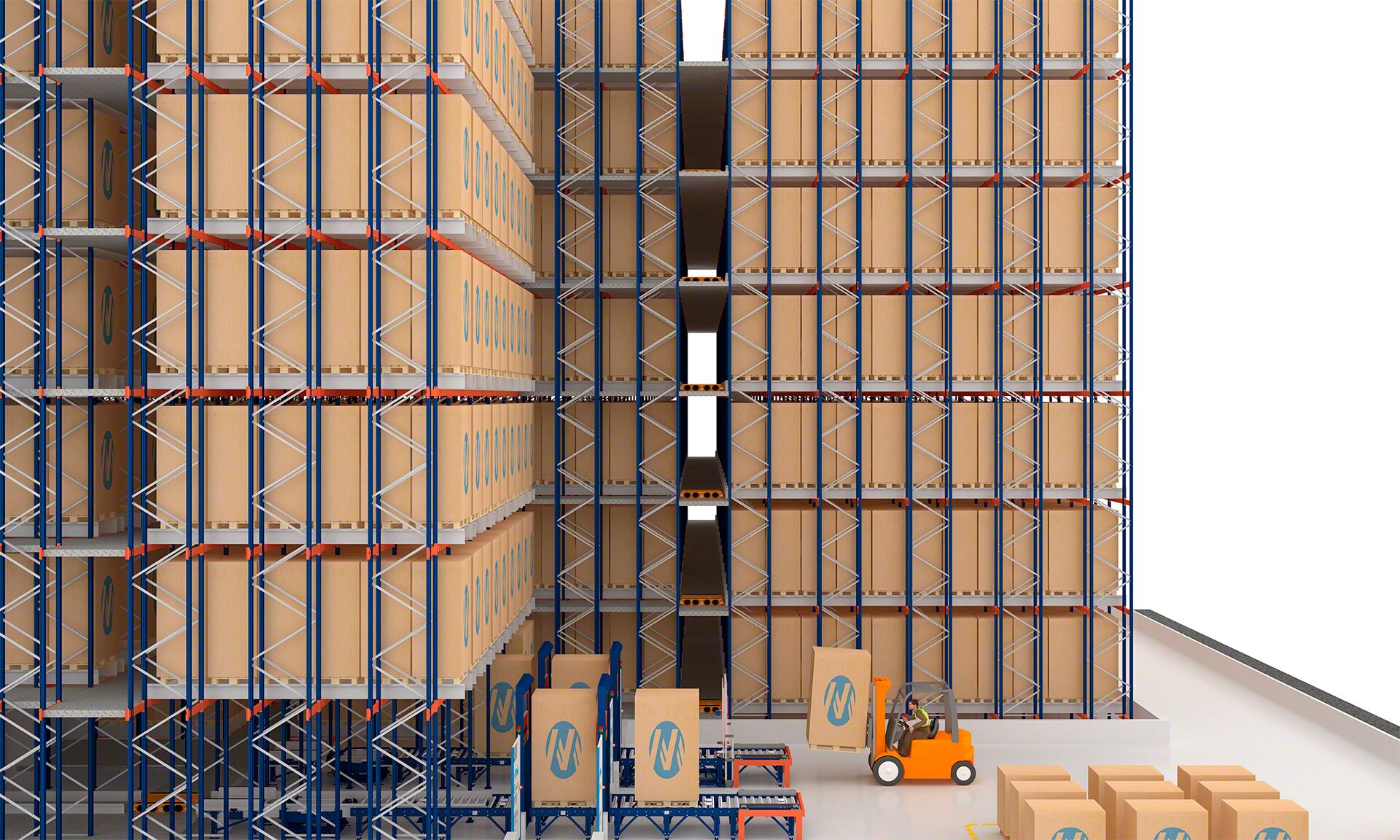

Augsta blīvuma automatizēta uzglabāšana un maksimāla produktivitāte
Automātiskās pallet shuttle 3D ir AS/RS risinājums, kas vislabāk piemērots noliktavām ar intensīviem iekraušanas un izkraušanas cikliem vai lielām pieprasījuma svārstībām. Tā kompaktā konstrukcija ļauj efektīvi izmantot noliktavā pieejamās platības, bet universālās īpašības dod iespēju pielāgot šo risinājumu dažādu nozaru uzņēmumu vajadzībām.

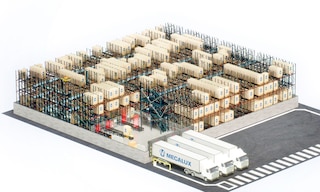

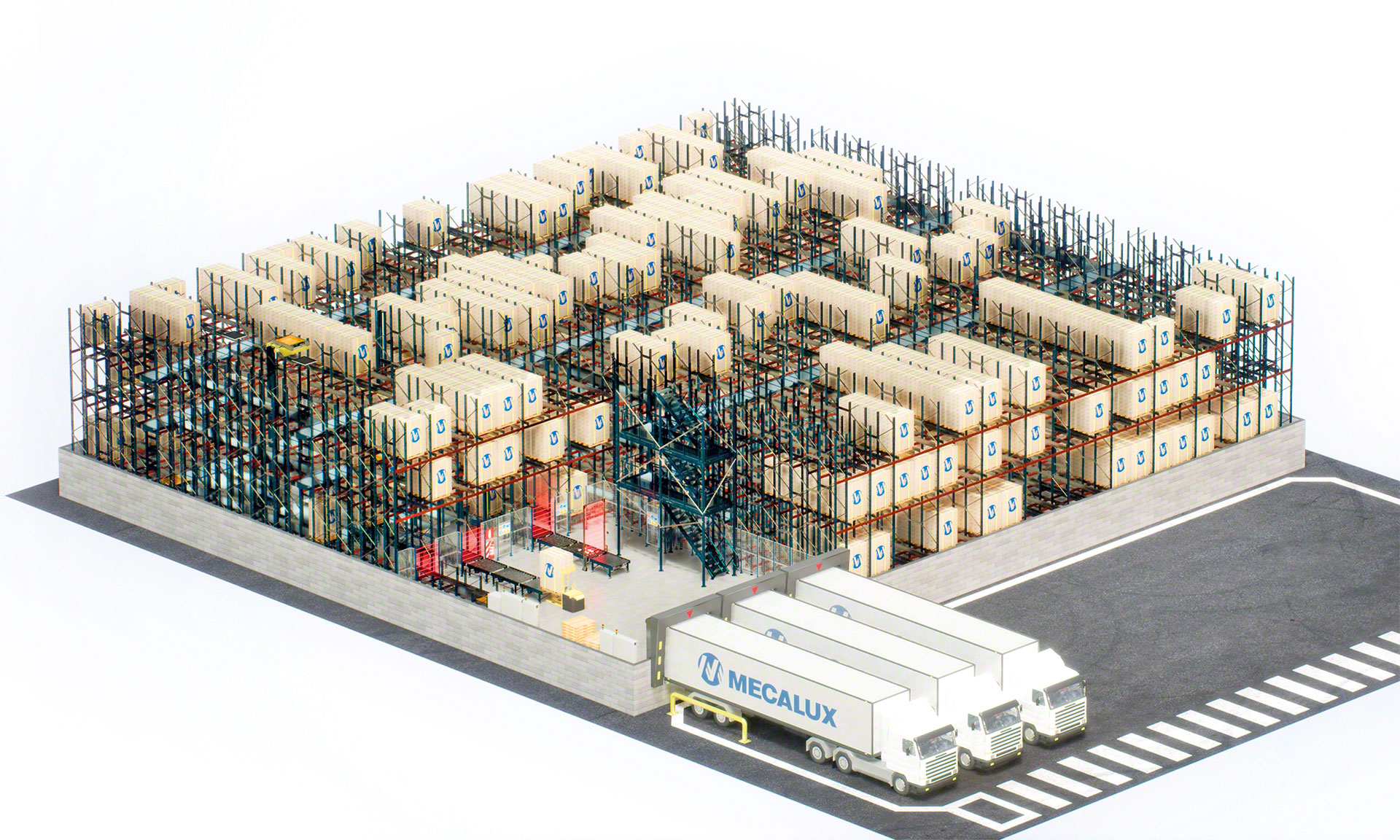

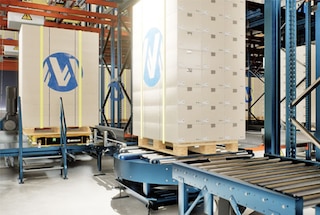

Noliktavas ar ātru preču apriti
Šī uzglabāšanas/izgūšanas sistēma ir lieliski piemērota pārvaldības pilnveidošanai noliktavās ar lieliem ikdienas ienākošo un izejošo kravu apjomiem.

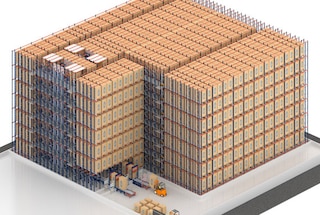

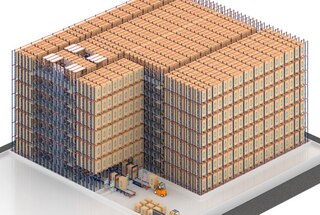

Liela mēroga noliktavas
Šis ir ideāls risinājums uzņēmumiem ar lielu palešu skaitu uz vienu noliktavas vienību. Sistēmas augsta blīvuma uzglabāšanas iespējas palielina noliktavas ietilpību, savukārt ātrdarbīgas shuttle vagonetes nodrošina maksimālu veiktspēju.

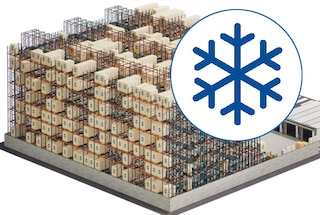

Aukstās noliktavas un saldētavas
Shuttle 3D plašais termiskās izturības diapazons ļauj tās izmantot aukstā tipa noliktavās. Šādās noliktavās pateicoties augsta blīvuma uzglabāšanai, tiek samazināta atdzesējamā telpa, un tādējādi tiek samazinātas izmaksas un operatoriem nav jāstrādā zemas temperatūras apstākļos.

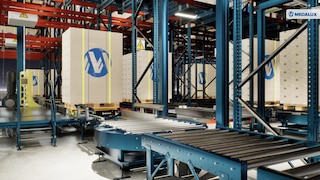

Kā darbojas automātiskās Pallet Shuttle 3D?
Shuttle 3D vagonešu daudzvirzienu kustība plauktu blokā būtiski uzlabo sistēmas daudzpusīgumu. Šāda optimizēta darbība atvieglo palešu iekraušanu un izkraušanu, tādēļ automatizētās uzglabāšanas/izgūšanas sistēmas var pielāgot atbilstoši mainīgajām prasībām.

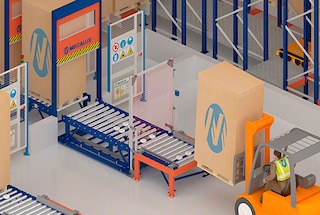

Palete tiek padota pie plauktu bloka
Konveijers, kas atrodas pie uzglabāšanas/izgūšanas sistēmas ieejas, pārvieto uzglabājamo paleti uz plauktu sistēmas ieeju. Pārvietojoties uz konveijera, palete šķērso kontrolpunktu, kur tiek pārbaudīti tās izmēri (gabarītu noteikšanai) un pamatnes dēļu stāvoklis.

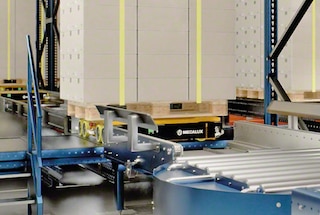

Shuttle 3D uzņem paleti novietošanai
Noliktavas pārvaldības sistēma piešķir paletei optimālu atrašanās vietu. Tajā pašā laikā parka pārvaldības programmatūra nosaka vispiemērotāko maršrutu šīs vietas sasniegšanai. Ar Wi-Fi signālu tā nosūta informāciju vienai no shuttle vagonetēm, kas uzņem paleti un dodas ceļā pa noliktavas plauktu sistēmu.

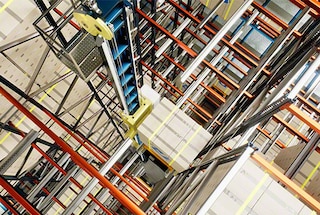

Shuttle transportē paleti uz augšējo līmeni
Ja piešķirtā uzglabāšanas vieta atrodas augstākā līmenī, shuttle vagonete izmanto uzbraukšanas liftu paletes pārvietošanai līdz šim līmenim. Atkarībā no izvēlētās konfigurācijas piekļūšana augstākiem līmeņiem var atšķirties, piemēram, shuttle var arī ievietot paleti liftā, lai piešķirtajā līmenī to uzņemtu cita shuttle vagonete.

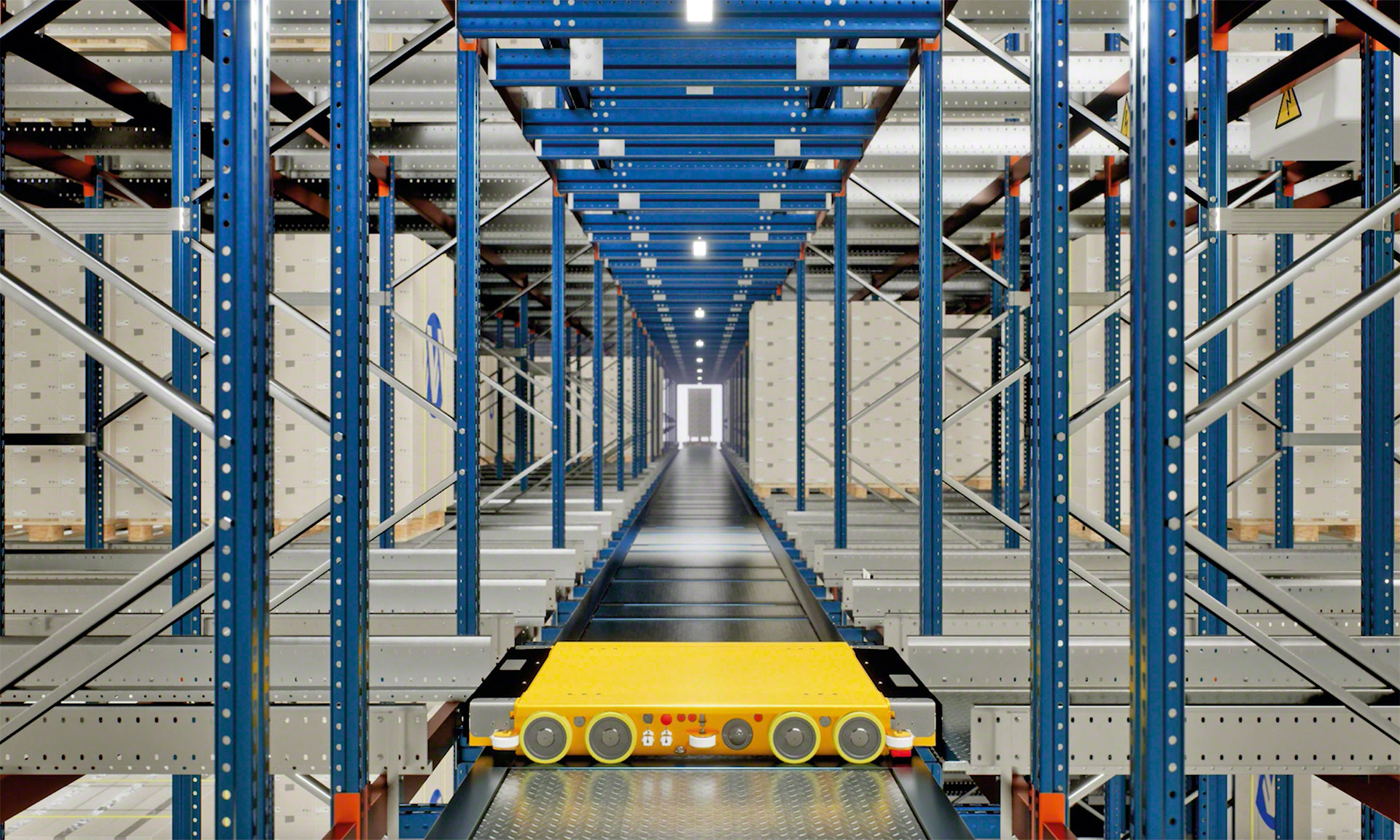

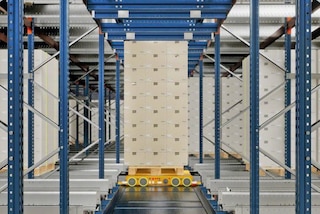

Shuttle pārvietojas plauktu sistēmā
Sasniedzot piešķirto līmeni, shuttle vagonete virzās pa ejām, līdz tā sasniedz ieeju norādītajā kanālā. Parka pārvaldības programmatūra koordinē shuttle vagonešu kustību, bet sensori regulē to vagonešu ātrumu, kas tuvojas viena otrai. Tādējādi shuttle vagonetes, kas vienlaicīgi pārvietojas vienā ejā, dara to saskaņoti un droši. Shuttle var mainīt ejas, izmantojot tranzīta kanālus (pārvietojoties ar kravu) vai uzglabāšanas kanālus (pārvietojoties bez kravas).

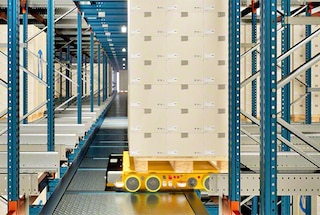

Shuttle novieto paleti piešķirtajā vietā
Sasniedzot uzglabāšanas kanālu, shuttle 3D nedaudz paceļ paleti un iebrauc kanālā, novietojot kravu dziļākajā no pieejamām vietām. Neatkarīgi no kanālā esošo palešu izmēra shuttle vagonete novieto preces pēc iespējas kompaktāk. Ja tiek izmantota iestumšanas metode “pēdējais iekšā, pirmais ārā” (Last In, First Out – LIFO), programmatūra var noteikt iekšējo sadalījumu kanālā, lai izvietotu dažādas SKU vienības vienā vai otrā pusē (ar abiem galiem vērstiem uz eju).

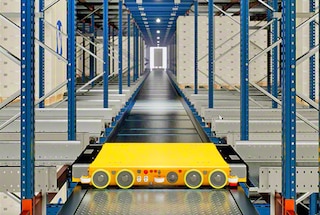

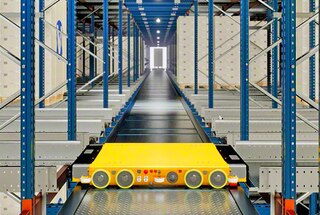

Shuttle izbrauc no kanāla un atgriežas satiksmē
Pēc paletes novietošanas shuttle vagonete izbrauc no kanāla tajā pusē, kur iebrauca. Vai arī tā var izbraukt zem uzglabātām paletēm un izbraukt pretējā pusē (ja kanāls atveras uz citu eju). Programmatūra precīzi norādīs shuttle vagonetei to brīdi, kad tai jāatgriežas vagonešu satiksmē un jāpilda nākamais uzdevums.

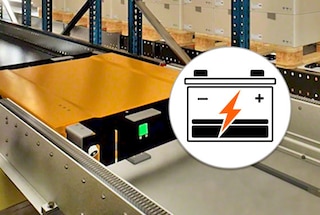

Shuttle akumulatoru uzlādes process
Shuttle vagonetes nepārtraukti ziņo par savu akumulatoru stāvokli. Kad shuttle uzlādes līmenis kļūst zemāks par noteikto, parka pārvaldības programmatūra nosūta vagoneti uz vienu no uzlādes stacijām, kas ir racionāli izvietotas plauktu blokā. Pēc uzlādēšanas shuttle automātiski atgriežas pie darba, t. i., darbiniekiem šajā procesā nav jāiejaucas.
Automātisko Pallet Shuttle 3D daļas
Automātisko pallet shuttle 3D sistēmā shuttle vagonetes un lifti kontrolē visas palešu kustības plauktu konstrukcijā. Tas būtiski atvieglo sistēmas projektēšanu un ieviešanu salīdzinājumā ar citiem augsta blīvuma uzglabāšanas/izgūšanas risinājumiem, jo nav nepieciešamas papildu pārvietošanas iekārtas, piemēram, palešu kraušanas celtņi vai iekraušanas rati.

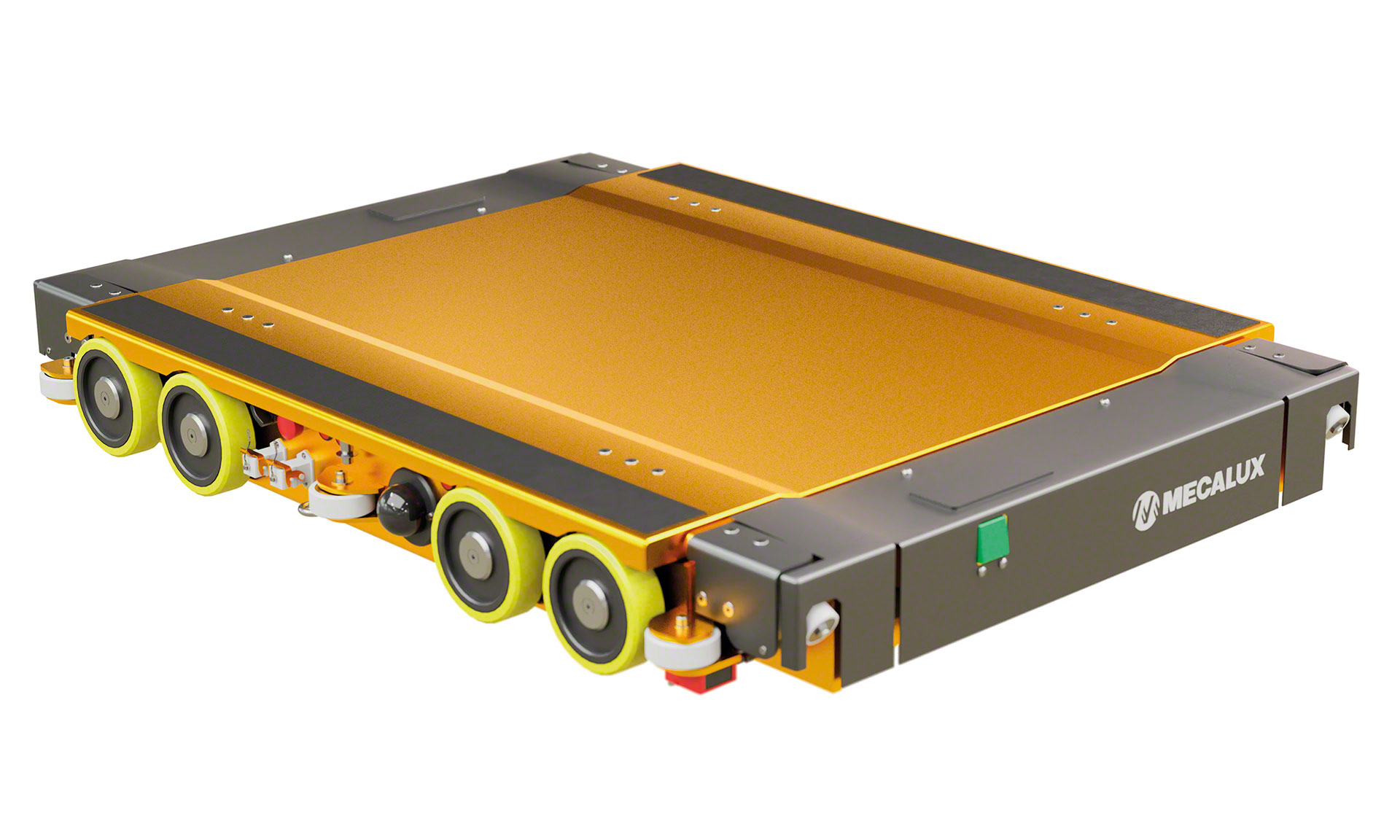

Pateicoties kompaktai konstrukcijai, būtiskai autonomijai un lielai kravnesībai, shuttle 3D ir sistēmas darba dzinējspēks. Vagonetes 12 gaitas riteņi nodrošina tās pārvietošanos vairākos virzienos, kā arī ātras un stabilas kustības.
3D sistēmas plauktu sistēma sastāv no kompaktām un izturīgām augsta blīvuma konstrukcijām. Tās atšķiras ar ekstensīvu sliežu ķēdi, kas nodrošina shuttle vagonešu daudzvirzienu kustību.

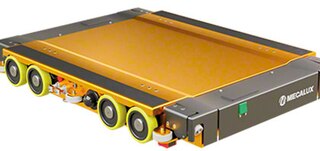

Pacelšanas platforma
Šī daļa atrodas shuttle vagonetes augšpusē un nedaudz paceļ paleti, ļaujot tai virzīties caur kanāliem. Ir pieejamas divas platformu konfigurācijas. Pirmā ir saderīga ar palešu izmēriem 800 x 1200 mm un 1000 x 1200 mm. Otrā papildus iepriekšminētajiem izmēriem ir piemērota 1200 x 1200 mm paletēm.

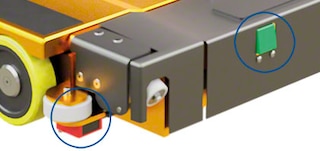

Sensori
Shuttle vagonetei ir vairāki sensori, kas uzlabo tās ekspluatācijas efektivitāti. Tie pilda dažādas funkcijas, piemēram, paletes pareiza izvietošana uz shuttle vagonetes, pēdējās kanālā ievietotās paletes noteikšana un attāluma līdz citai priekšā esošajai vagonetei aprēķināšana.

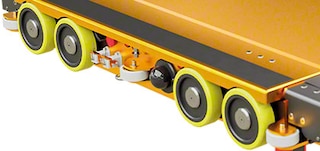

Kanālu gaitas riteņi
8 gaitas riteņi (4 dzenošie un 4 nedzenošie), kas balstās uz uzglabāšanas kanāla sliežu pamatnes, ļauj shuttle vagonetei pārvietoties kanāla iekšpusē.

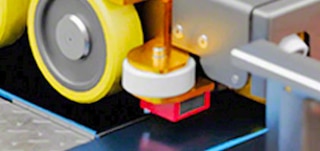

Kanālu vadriteņi
6 riteņu grupa, kas stiprina shuttle vagonetes garenisko vadīšanu, kad tā pārvietojas kanālā.

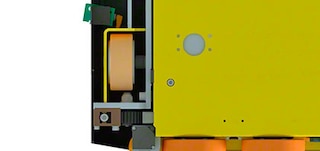

Ejas gaitas riteņi
4 gaitas riteņi (2 dzenošie un 2 nedzenošie), kas balstās uz ejas sliedēm, ļauj shuttle vagonetei pārvietoties gar eju.

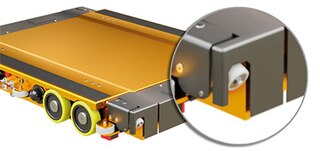

Ejas vadriteņi
4 riteņu grupa, kas vada shuttle vagoneti, kad tā pārvietojas gar ejām, nodrošinot vagonetes stabilu kustību.

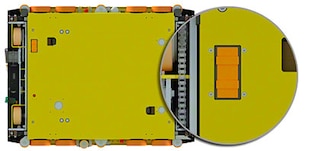

Akumulators
Shuttle vagonetes izmanto akumulatorus ar ļoti ātru uzlādes ciklu, kas nodrošina tā īpašu autonomiju. Akumulatora uzlādes līmenis tiek nepārtraukti kontrolēts, tāpēc shuttle vagonetes tiek automātiski nosūtītas uz uzlādes staciju, kad tas ir nepieciešams.

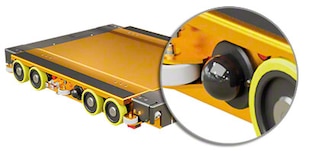

Antena
Ierīce, ar kuras palīdzību shuttle vagonete saņem norādījumus (caur Wi-Fi) no noliktavas pārvaldības sistēmas (WMS) un parka pārvaldības programmatūras.

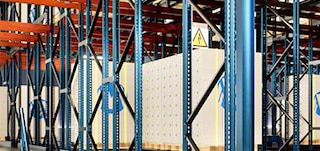

Statnes un sijas
Vertikālie un horizontālie profili. Kopā ar sliedēm tie veido plauktu sistēmas karkasu, kurā shuttle 3D vagonetes pārvietojas caur ejām un uzglabāšanas kanāliem, lai novietotu un izgūtu paletes.

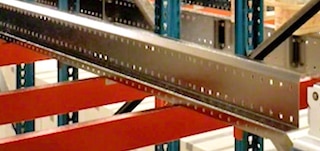

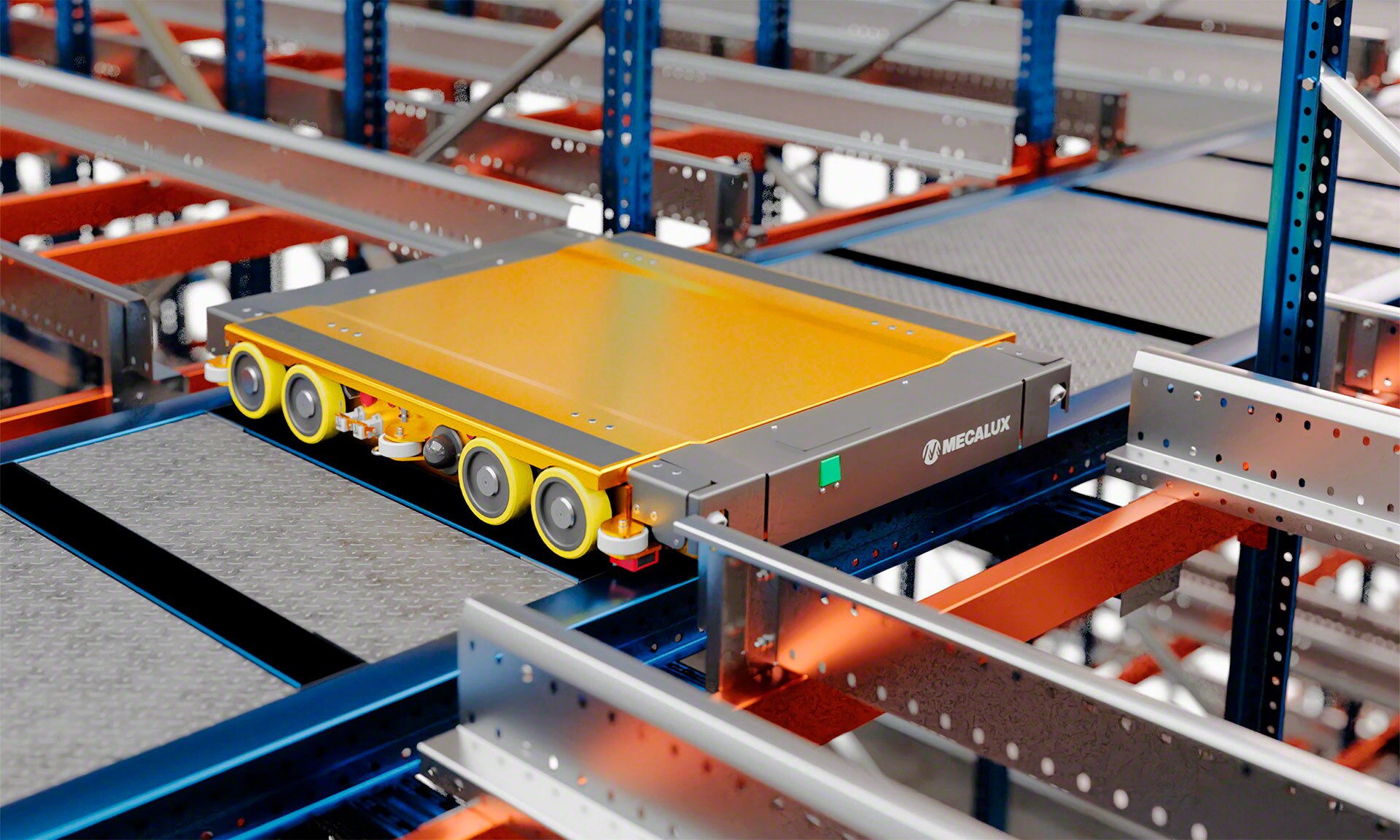

Sliedes
Horizontālie profili, gar kuriem pārvietojas shuttle 3D vagonetes. Sliedes ir izvietotas dažādos galvenās ejas līmeņos un katrā uzglabāšanas kanālā. Kanālu sliedes kalpo arī kā atbalsta virsma, uz kuras tiek novietotas paletes.

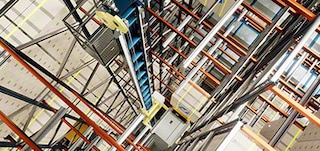

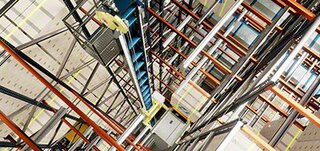

Lifti
Augsti efektīvas kravu celšanas ierīces, kas tiek izmantotas dažādu līmeņu savienošanai. Tiek uzstādīti vismaz divi lifti (viens ienākošām un viens izejošām kravām). Taču var uzstādīt vairāk liftu, lai palielinātu AS/RS sistēmas kapacitāti.

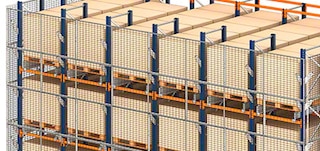

Drošības tīkls
No metāla tīkla veidots drošības elements, kas novērš kravu krišanu. Tas tiek uzstādīts gar ejām visā plauktu bloku augstumā.

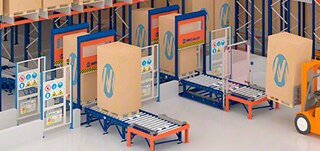

Drošības nodalītāji
Metāla perimetra iežogojums, kas norobežo plauktu bloku, shuttle 3D darba zonu un liftus, kā arī AS/RS priekšpusē uzstādīto konveijeru.
